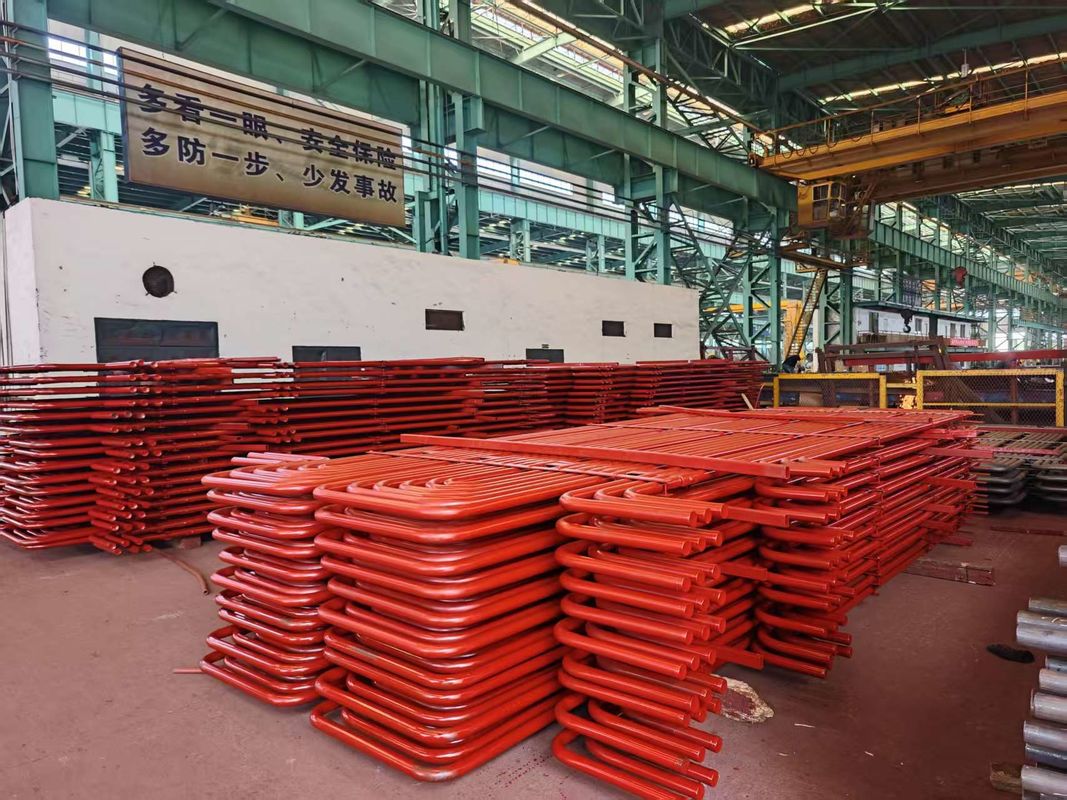

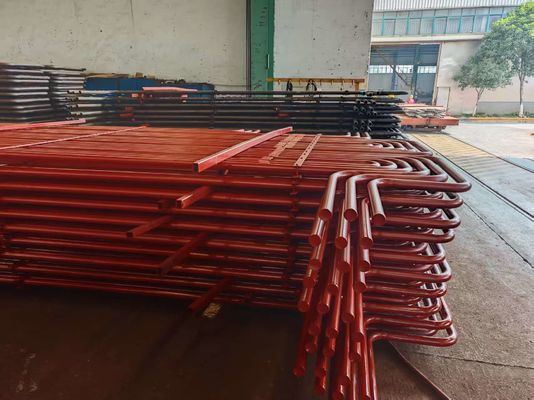

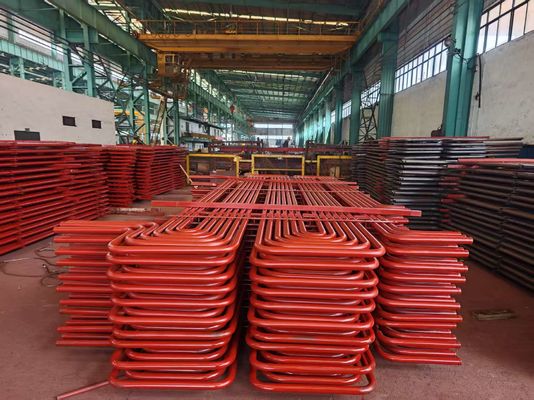

ASME SA192 Tubos serpentinos para dobração de bobinas de superaquecimento com especificações personalizadas
Product Details
| Material: | Aço inoxidável, aço carbono, aço ligado | Cores: | Personalizável |
|---|---|---|---|
| Forma: | U curva, reta, bobina, tubo de cobra | Aplicação: | Caldeira e trocador de calor, Energia, Petroquímica, Nuclear |
| OD: | 1.5 a 1500 mm | Finalização: | De peso superior a 200 g/m2 |
| Destacar |
Tubo serpentina ASME SA192,Tubo de curvatura da serpentina do superaquecedor,Especificações personalizadas do tubo serpentina |
||
Product Description
ASME SA192 Tubos serpentinos para dobração de bobinas de superaquecimento com especificações personalizadas
Que materiais são usados para os tubos de serpentina?
Normalmente aço carbono, aço inoxidável ou ligas de cobre, dependendo da aplicação.
Requisitos técnicos:
Especificação padrão de tubos retos para dobra:
As especificações do presente regulamento são aplicáveis a todos os veículos da categoria A, B, C ou D.
Marcação:Antes de dobrar por máquina de marcação em todo o comprimento do tubo (seção dobrada após tratamento térmico sem marcação)
Nota: A marcação também é possível após dobrar as partes retas do tubo de dobra em U.
Tubos de inclinação em U:
- TEMA RCB 2.31 Padrão da Associação de Fabricantes de Intercambiadores Tubulares (9a edição).
- ASTM A688/ASME SA688 Especificação padrão para tubos soldados de aço resistente à corrosão austenítica concebidos para caldeiras de água de alimentação.
- ASTM B163/ASME SA163 Requisitos técnicos normalizados para tubos de níquel e liga de níquel para condensadores e trocadores de calor.
- Especificações do cliente.
Radius de curvatura: de 1,5*OD ((Diâmetro externo) a 1500 mm
Ao encomendar tubos com raio inferior ou igual a 1,5*OD, é necessário concordar com a precisão da geometria.
Tubos retos comprimento máximo: ((Antes de dobrar): 35000 mm.
Comprimento da perna: Min 1 M, Max. 16500 mm (Para Max R=1500 mm)
Nota: Outros tamanhos estão disponíveis mediante acordo.
Tratamento térmico: alívio do stress após a flexão em U (área de flexão mais 300 mm para cada perna).
Teste hidrostático após flexão em U: pressão máxima de ensaio 600 bar, imersão durante 10 segundos com
Água desmaterializada, limpeza de ar comprimido após o teste hidráulico.
Embalagem: em caixas de madeira de dimensões correspondentes, pré-fumigadas e resistentes ao transporte, para
Cada tubo comprimento, raio, diâmetro, de acordo com os requisitos PO bem como embrulhado em polietileno
filmes com tampas de plástico moles em ambas as extremidades do tubo.
OTubos de serpentinaCumprir as seguintes normas:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Entre os testes de qualidade que realizamos estão:
| Teste de corrosão | Realização apenas quando especificamente solicitado pelo cliente |
| Análise química | Teste realizado em conformidade com os padrões de qualidade exigidos |
| Ensaios destrutivos / mecânicos | Tensão. Dureza. Aplanamento. Flare. Flange. |
| Ensaios de curvatura reversa e Re. plano | Executado em plena conformidade com as normas relevantes e ASTM A-450 e A-530 normas, o que garante a expansão sem problemas, soldagem e uso no cliente final |
| Teste de corrente de Eddy | Feito para detectar homogeneidades no subsolo utilizando o Sistema de Ensaios Digitais de Marcas de Falhas |
| Ensaios hidrostáticos | Testes hidrostáticos 100% realizados de acordo com as normas ASTM-A 450 para verificar a fuga de tubos, e pressão máxima que podemos suportar 20Mpa/7s. |
| Ensaio de pressão atmosférica | Para verificar qualquer indício de fuga de ar |
| Inspecção visual | Após a passivação, cada comprimento de tubos e tubos é submetido a uma inspeção visual completa por pessoal treinado para detectar falhas de superfície e outras imperfeições |
Grau de aço:
| Ferrita | Austenita | Duplex | Super Duplex | Alcoóis de níquel | Titânio |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
Os tubos de outras ligas e tipos de aço podem ser produzidos mediante acordo.
Ensaios suplementares:Para além dos testes acima referidos, realizamos também testes suplementares dos produtos fabricados.
|
·Teste de corrente de Eddy ·Testes de O.P. ·Ensaios radiográficos |
·Ensaios de corrosão ·Microtestes ·Macro-teste |
·Ensaios de CIG ·Ensaios ultrasónicos ·Teste de penetração de líquido |
A Hua Dong Energy Technology começou a produzir tubos de serpentina desde 1985, até agora já forneceu mais de 300.000 toneladas de tubos de serpentina de aço para mais de 30 países.
A Hua Dong Energy Technology atua com aço inoxidável austenítico, aço de liga de níquel (Hastelloy, Monel, Inconel, Incoloy) sem costura e tubos e tubos soldados há mais de 35 anos,Todos os anos vendem mais de 50000 toneladas de tubos e tubos de açoOs nossos clientes já cobrem mais de 45 países, como Itália, Reino Unido, Alemanha, EUA, Canadá, Chile, Colômbia, Arábia Saudita, Rússia, Coreia, Singapura, Áustria, Polónia, França, ....E a nossa filial do grupo e fábrica já foram aprovadas por: ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001.
