Tubo Serpentino Confiável para Economizadores em Caldeiras com Baixo Custo de Instalação
Quais são as vantagens dos tubos serpentinos?
Design compacto, alta eficiência de transferência de calor e expansão térmica uniforme.
Descrições
Economizadores (ou economizadores) são dispositivos que reduzem o uso de energia—como pré-aquecer fluidos. O termo também é usado de outras maneiras, mas aqui estamos falando sobre seus papéis em caldeiras, usinas de energia, aquecimento, refrigeração, ventilação e HVAC. Simplificando, um economizador é um trocador de calor.
Em caldeiras, esses trocadores de calor aquecem fluidos (geralmente água) até—mas não ultrapassam—seu ponto de ebulição. Eles são chamados de “economizadores” porque usam calor de correntes que estão quentes, mas não quentes o suficiente para a própria caldeira. Isso recupera energia extra, tornando a caldeira mais eficiente. Eles basicamente usam gases de exaustão da caldeira para pré-aquecer a água de alimentação, economizando energia no processo.

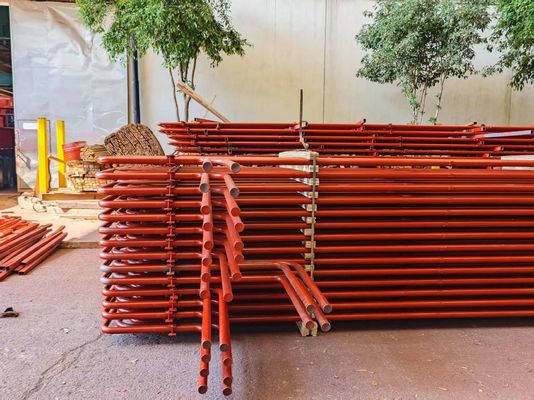

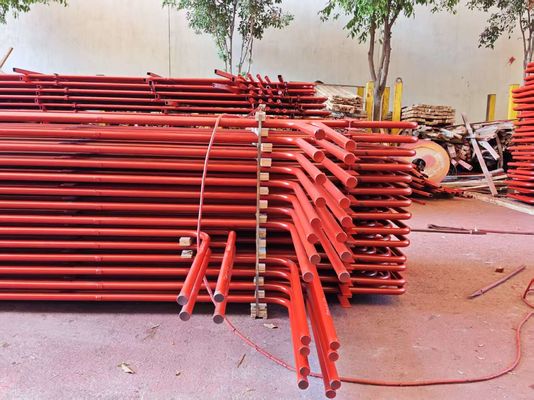

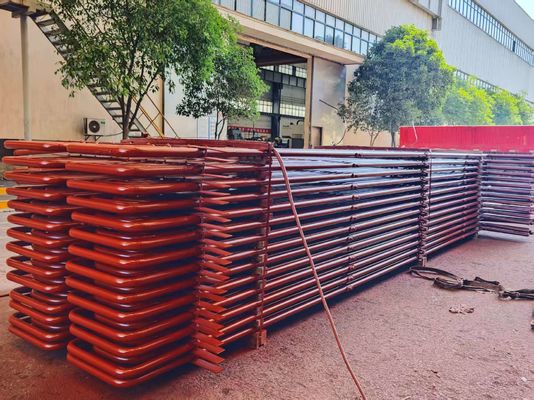

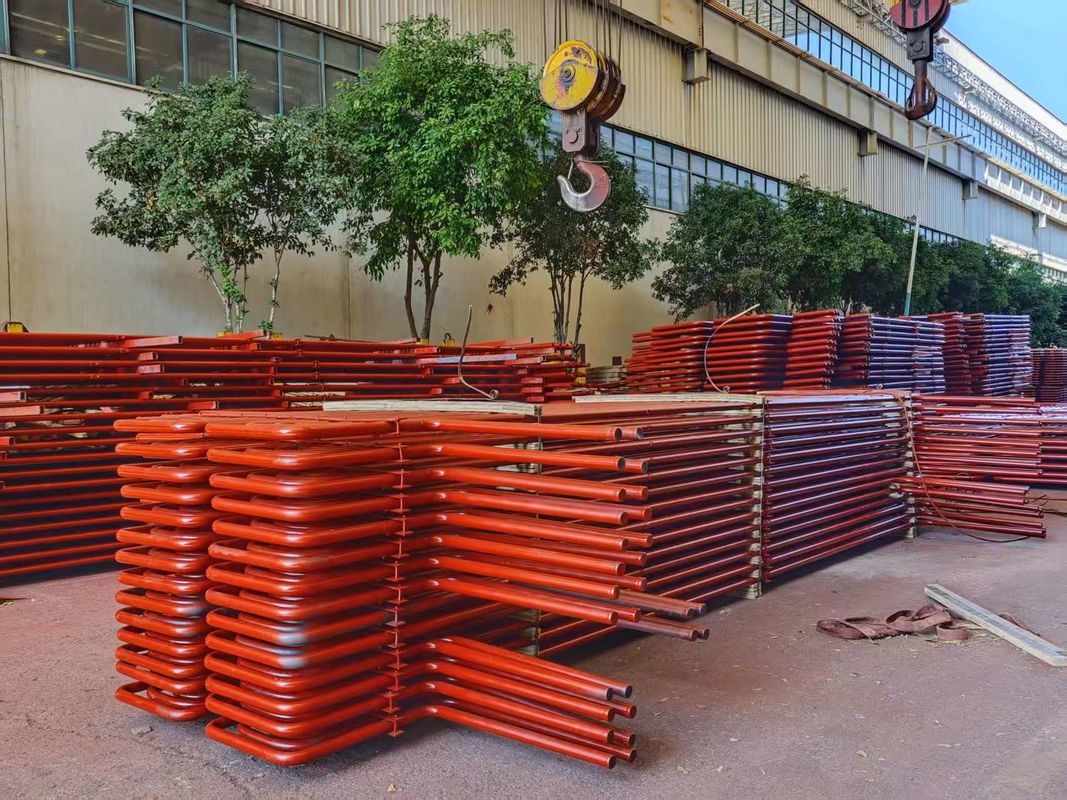

Nosso economizador é feito com soldagem de alta frequência: tiras de aço são soldadas em espiral automaticamente em tubos lisos em uma estrutura específica. Em seguida, dobramos as partes restantes do tubo liso e as montamos conforme necessário. A recompensa? Mesmo diâmetro e comprimento, mas uma área de transferência de calor maior.
|
Nome do produto
|
Caldeira de Usina de Energia Serpentina Única Com Material SS / CS / Liga
|
|
Tipo de estrutura
|
Bobina de Tubo Serpentina
|
|
Material do tubo
|
Aço Corten, Aço ND (09CrCuSb)
|
|
Grau do fabricante
|
China Grau A
|
|
Tipo de tubo
|
Tubo nu
|
|
Especificação do tubo
|
Conforme exigido pelos clientes
|
|
Espessura da parede do tubo
|
Conforme exigido pelos clientes
|
|
Pressão de trabalho
|
Depende do material
|
|
Temperatura de trabalho
|
Depende do material
|
|
Soldagem
|
Soldagem de topo automática GTAW (TIG) do tubo
|
|
NDT de soldagem
|
RT automático 100%
|
Parâmetro técnico
| Modelo |
Nome |
Especificação |
Quantidade |
Pressão de trabalho |
Teste de pressão de água de uma única fileira
MPa
|
Pressão de teste integral
MPa
|
| Caldeira CFB/CFBB/CFBC de 35T/h |
Economizador de tubo nu |
32*3;
20-GB3087
|
124 fileiras
(Incluindo alta temperatura, temperatura média e três seções de baixa temperatura)
|
4.54MPa |
9.1MPa |
5.25MPa |
| Caldeira CFB/CFBB/CFBC de 35T/h |
Economizador de tubo com aletas espirais |
32*3;
20-GB3087
|
50 fileiras (Incluindo seções de alta temperatura e baixa temperatura) |
4.54MPa |
9.1MPa |
5.25MPa |
| Caldeira de Grelha de Corrente de 35T/h |
Economizador de tubo com aletas espirais |
38*3;
20-GB3087
|
46 fileiras (Incluindo alta temperatura e baixa temperatura) |
4.54MPa |
9.1MPa |
5.25MPa |
| Caldeira de Grelha de Corrente de 35T/h |
Economizador de tubo nu |
38*3;
20-GB3087
|
99 fileiras (Incluindo alta temperatura, temperatura média e três seções de baixa temperatura) |
4.54MPa |
9.1MPa |
5.25MPa |
| Caldeira de Grelha de Corrente de 35T/h |
Economizador de tubo nu |
32*3;
20-GB3088
|
99 fileiras (Incluindo alta temperatura, temperatura média e três seções de baixa temperatura) |
4.54MPa |
9.1MPa |
5.25MPa |
| Caldeira CFB/CFBB/CFBC de 35T/h |
Economizador de tubo nu |
32*3;
20-GB3087
|
93 fileiras (Incluindo alta temperatura, temperatura média e três seções de baixa temperatura) |
4.73MPa |
9.5MPa |
5.93MPa |
| Caldeira CFB/CFBB/CFBC de 35T/h |
Economizador de tubo nu |
32*3;
20-GB3087
|
108 fileiras (Incluindo alta temperatura, temperatura média e três seções de baixa temperatura) |
4.73MPa |
9.5MPa |
5.93MPa |
| Caldeira CFB/CFBB/CFBC de 48T/h |
Economizador de tubo com aletas espirais |
38*4;
20G-GB5310
|
45 fileiras |
10.92MPa |
21.84MPa |
12.64MPa |
| Caldeira CFB/CFBB/CFBC de 75T/h |
Economizador de tubo nu |
32*3.5;
20G-GB5310
|
156 fileiras (Incluindo alta temperatura, temperatura média e três seções de baixa temperatura) |
6.28MPa |
12.56MPa |
7.27MPa |
| Caldeira CFB/CFBB/CFBC de 75T/h |
Economizador de tubo nu |
32*3.5;
20G-GB5310
|
114 fileiras (Incluindo alta temperatura, temperatura média e três seções de baixa temperatura) |
4.7MPa |
9.1MPa |
5.25MPa |
| Caldeira CFB/CFBB/CFBC de 75T/h |
Economizador de tubo com aletas espirais |
32*3;
20-GB3087
|
72 fileiras (Incluindo alta temperatura, temperatura média e três seções de baixa temperatura) |
4.54MPa |
9.1MPa |
5.25MPa |
| Caldeira CFB/CFBB/CFBC de 75T/h |
Economizador de tubo com aletas espirais |
32*3;
20G-GB5310
|
72 fileiras (Incluindo seções de alta temperatura e baixa temperatura) |
6.28MPa |
12.56MPa |
7.27MPa |
| Caldeira CFB/CFBB/CFBC de 75T/h |
Economizador de tubo nu |
32*4;
20G-GB5310
|
114 fileiras (Incluindo alta temperatura, temperatura média e três seções de baixa temperatura) |
6.28MPa |
12.56MPa |
7.27MPa |
| Materiais |
Aço carbono ou aço liga |
| Tipo |
economizador de tubo nu; economizador de tubo com aletas; economizador de tubo com aletas espirais; economizador de ferro fundido para caldeira de usina/estação e caldeiras industriais/comerciais; |
| Marca |
Jinan Yuanda |
| Aplicação |
Peças de trocador de calor de caldeira para caldeira a vapor a carvão/caldeira a água quente a carvão/caldeira de leito CFBB |
| Observações |
Pedido personalizado também é aceito. |
Perfil da empresa
Zhangjiagang Hua Dong Energy Technology Co., Ltd. é uma empresa de alta tecnologia especializada na produção de todos os tipos de tubos e canos de aço inoxidável, carbono e liga, chapas de aço que são amplamente utilizadas no campo de caldeiras e trocadores de calor, energia, petroquímica, mineração, alimentos, papel, indústria de gás e fluidos. E passamos pelas certificações, incluindo ASME, TUV, Grau A, ISO9001, EN12952, EN10216, SO3834.
A empresa é subsidiária da Zhangjiagang Hua Dong Boiler Co., Ltd, que é a fabricante líder de caldeiras e peças de caldeiras na China, com uma história de 35 anos e um volume de negócios anual de 110 milhões de dólares americanos. Nossos produtos foram exportados para mais de 30 países como Estados Unidos, Austrália, Vietnã, Paquistão, Albânia, Camboja, Índia, Indonésia, Coreia do Sul, Filipinas, Turquia, Arábia Saudita, Alemanha, Rússia, Chile, Síria, Tailândia, Bangladesh, França, Argélia, Mongólia e Cingapura, Cuba, Iraque, Itália, Espanha, Japão, Iugoslávia, Sri Lanka, República Tcheca, Quirguistão, Canadá, Malásia, Reino Unido e assim por diante.
Vantagens
3.1. Excelente desempenho anti-desgaste
3.2. Estrutura compacta
3.3. Alta eficiência térmica
3.4. Estabilidade
