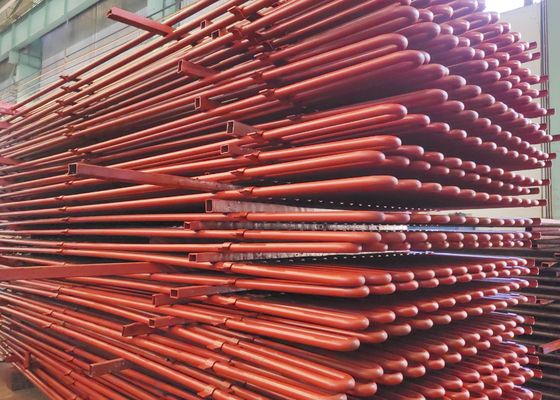

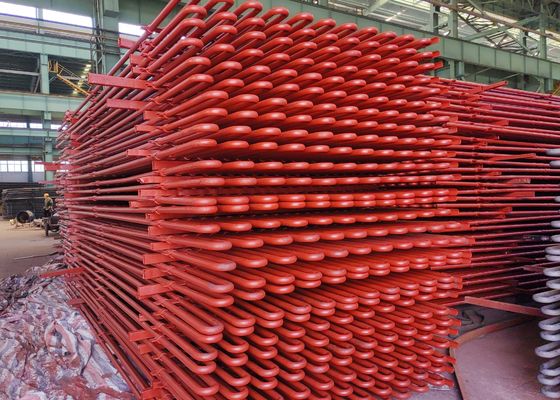

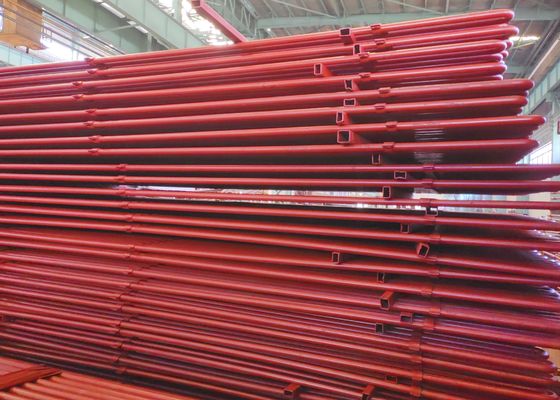

Tubo de serpentina para trocador de calor e superaquecedor na caldeira de recuperação de calor residual com ensaio hidrostático 100%
Product Details
| Materiais: | Aço inoxidável, aço carbono, aço ligado | Certificado: | ASME, TUV, GV, CE, CATEGORIA A, ISO9001 |
|---|---|---|---|
| Cores: | Personalizado | Forma: | U curva, reta, bobina, tubo de cobra |
| Aplicação: | Caldeira e trocador de calor, Energia, Petroquímica, Nuclear | OD: | 1.5 a 1500 mm |
| Destacar |
Heat Exchanger Serpentine Tube,Waste Heat Recovery Boiler Serpentine Tube,100% Hydrostatic Testing Serpentine Tube |
||
Product Description
Tubo de serpentina para trocador de calor e superaquecedor na caldeira de recuperação de calor residual com ensaio hidrostático 100%
Entre os testes de qualidade que realizamos estão:
| Teste de corrosão | Realização apenas quando especificamente solicitado pelo cliente |
| Análise química | Teste realizado em conformidade com os padrões de qualidade exigidos |
| Ensaios destrutivos / mecânicos | Tensão. Dureza. Aplanamento. Flare. Flange. |
| Ensaios de curvatura reversa e Re. plano | Executado em plena conformidade com as normas relevantes e ASTM A-450 e A-530 normas, o que garante a expansão sem problemas, soldagem e uso no cliente final |
| Teste de corrente de Eddy | Feito para detectar homogeneidades no subsolo utilizando o Sistema de Ensaios Digitais de Marcas de Falhas |
| Ensaios hidrostáticos | Testes hidrostáticos 100% realizados de acordo com as normas ASTM-A 450 para verificar a fuga de tubos, e pressão máxima que podemos suportar 20Mpa/7s. |
| Ensaio de pressão atmosférica | Para verificar qualquer indício de fuga de ar |
| Inspecção visual | Após a passivação, cada comprimento de tubos e tubos é submetido a uma inspeção visual completa por pessoal treinado para detectar falhas de superfície e outras imperfeições |
Ensaios suplementares:Para além dos testes acima referidos, realizamos também testes suplementares dos produtos fabricados.
|
·Teste de corrente de Eddy ·Testes de O.P. ·Ensaios radiográficos |
·Ensaios de corrosão ·Microtestes ·Macro-teste |
·Ensaios de CIG ·Ensaios ultrasónicos ·Teste de penetração de líquido |
Introdução ao produto
Os tubos U-Bend cumprem as seguintes normas:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Grau de aço:
| Ferrita | Austenita | Duplex | Super Duplex | Alcoóis de níquel | Titânio |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
Os tubos de outras ligas e tipos de aço podem ser produzidos mediante acordo.
Requisitos técnicos:
Especificação padrão de tubos retos para dobra:
As especificações do presente regulamento são aplicáveis a todos os veículos da categoria A, B, C ou D.
Marcação:Antes de dobrar por máquina de marcação em todo o comprimento do tubo (seção dobrada após aquecimento
Tratamento sem marcação)
Nota:A marcação também é possível após dobrar as partes retas do tubo de dobragem U.

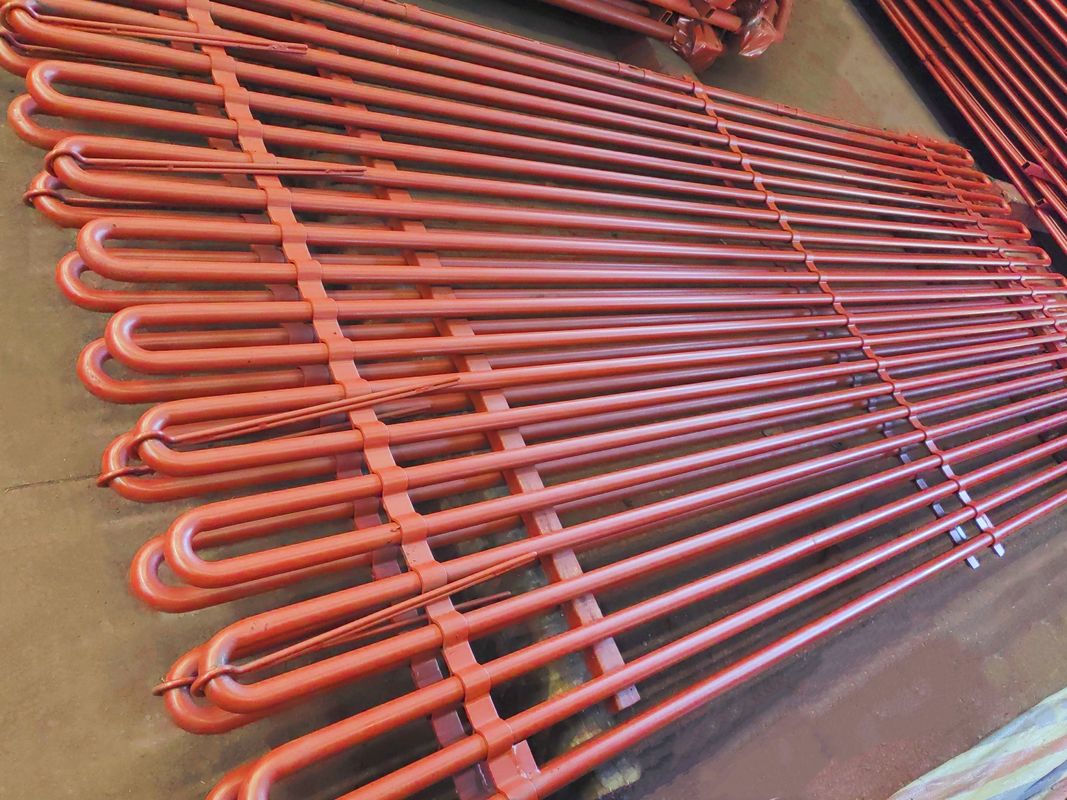

Tubos de inclinação em U:
- TEMA RCB 2.31 Padrão da Associação de Fabricantes de Intercambiadores Tubulares (9a edição).
- ASTM A688/ASME SA688 Especificação padrão para tubos soldados resistentes à corrosão austenítica
Aço concebido para caldeiras de água de alimentação.
- ASTM B163/ASME SA163 Requisitos técnicos normalizados para tubos de níquel e liga de níquel para
Condensadores e trocadores de calor.
- Especificações do cliente.
Radius de dobra:De 1,5*OD ((Diâmetro externo) a 1500 mm
Ao encomendar tubos com raio inferior ou igual a 1,5*OD, é necessário concordar com a precisão da geometria.
Comprimento máximo dos tubos retos: ((Antes de dobrar): 35000 mm.
Comprimento da perna:Min 1 Meter, máximo 16500 mm (para máximo R=1500 mm)
Nota:Outros tamanhos estão disponíveis mediante acordo.
Tratamento térmico:Estresse aliviado após a inclinação em U (área de inclinação mais 300 mm para cada perna).
Teste hidrostático após dobra U: Pressão máxima de ensaio 600 bar, imersão de 10 segundos com
Água desmaterializada, limpeza de ar comprimido após o teste hidráulico.
Embalagem: Em caixas de madeira de dimensões correspondentes, pré-fumigadas e resistentes ao transporte, para:
Cada tubo comprimento, raio, diâmetro, de acordo com os requisitos PO bem como embrulhado em polietileno
filmes com tampas de plástico moles em ambas as extremidades do tubo.
