Padrão do tubo de aleta ASME da caldeira H dos elementos para o sistema de transferência térmica
Product Details
| Tipo: | Tubo de aleta, tubo do permutador de calor | APLICAÇÃO: | Heater Parts, permutador de calor |
|---|---|---|---|
| material da aleta: | aço carbono, de aço inoxidável, aço 304L/316LStainless | Embalagem: | Embalagem em condições de navegar do tubo de aleta |
| Cor: | Personalizado | Pacote: | Caso de madeira com armação de aço, nos pacotes, etc. |
| Destacar |
tubo de aleta de aço inoxidável da caldeira 316L,Tubo de aleta da caldeira H,Tubo do permutador de calor da aleta da caldeira |
||
Product Description
Componentes da caldeira H quadrado Fin Tube com padrão ASME para sistema de transferência de aquecimento
Introdução do produto

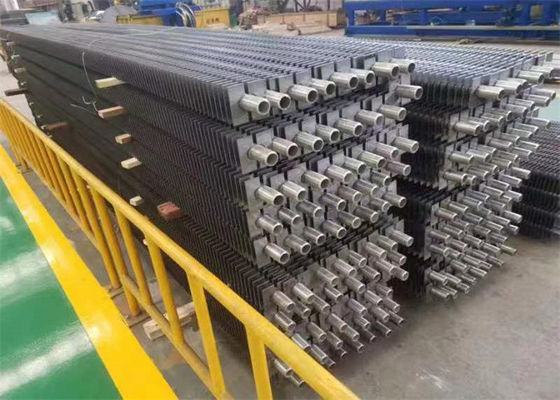

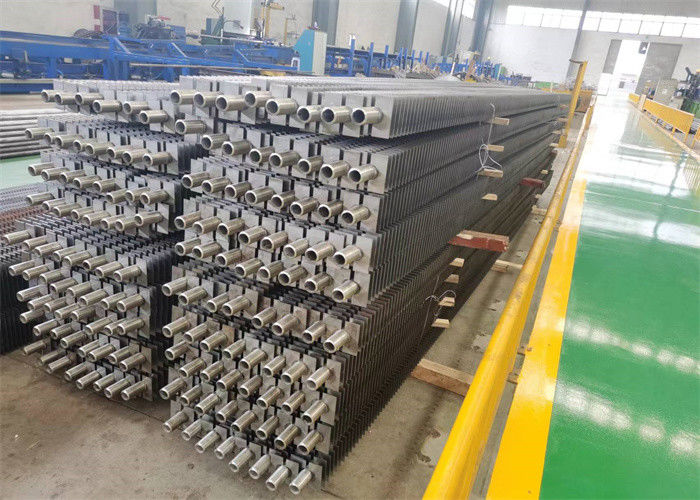

O tubo aletado H é chamado de tubo aletado quadrado, existem dois tipos de tubo aletado H, um é um único tubo, geralmente chamado quadrado
tubo aletado, o outro é um tubo duplo, geralmente chamado de tubo aletado retangular.E de acordo com os requisitos do cliente
fabricação.Devido à sua forma retangular, proporciona uma área de superfície maior do que os tubos aletados em espiral.Devido à maior área de superfície disponível, esses tubos aletados são usados principalmente em aplicações de aquecimento de ar para reduzir o tamanho geral do equipamento.
A taxa de fusão entre o tubo aletado em forma de H e o tubo de aço é tão alta quanto 95% ou mais, a resistência térmica de contato é pequena e a condutividade térmica é boa.Como o fluxo de ar entre os feixes de tubos de troca de calor é semelhante às características de fluxo em tandem, há menos acúmulo de poeira na superfície de troca de calor durante a operação e as aletas são limpas de maneira mais uniforme.A taxa de utilização efetiva da área de expansão da aleta em forma de H é maior que a do tubo aletado espiral, e a eficiência geral de transferência de calor é cerca de 10% maior do que o feixe de tubo aletado espiral.
Os tubos aletados em forma de H têm uma alta taxa de expansão de área, menos acúmulo de poeira e alta eficiência de transferência de calor.No caso de capacidade de transferência de calor equivalente, o trocador de calor pode ocupar o menor espaço e pode minimizar materiais de alta qualidade (ou seja, tubos de pressão) A quantidade de uso e mais uso de materiais de baixa qualidade (aletas).Para novos projetos de engenharia, a altura do arranjo do trocador de calor pode ser reduzida, o peso total é bastante reduzido, a carga do sistema de suspensão é reduzida e o custo total é reduzido;para o projeto de renovação, a maior área de troca de calor possível pode ser disposta em um espaço limitado para reduzir a temperatura de exaustão, melhorar a eficiência da recuperação de calor residual ou aumentar o espaço de manutenção para facilitar a manutenção.
| Calor de aço inoxidável/tubos FIN | |
| Inscrição | É amplamente utilizado para trocador de calor, condicionador de ar, geladeira, economizador e outras partes da indústria do calor. |
| Material do tubo de base | Inoxidável |
| Material das barbatanas | Inoxidável |
| Tipo de tubo de base | Sem costura, Soldado |
| Tipo de barbatanas | L,U,W |
| OD dos tubos de base | 15mm-219mm |
| WT de tubos de base | 1,5-6 mm |
| Altura das barbatanas | 8mm-30mm |
| WT de barbatanas | 0,8 mm-3,0 mm |
| Passo de barbatanas | 2,3 m-20mm |
| Comprimento da área em branco | de acordo com o pedido do Cliente. |
| Comprimento dos tubos aletados | ≤23m |
Nossos produtos podem ser modificados de acordo com as necessidades de nossos clientes e a situação. Nós projetamos e fabricamos tubos H-fin seguros, confiáveis e eficientes. eficiência de transferência de calor, eles têm resistência a gases de combustão e são projetados para um pequeno espaço.
| Parâmetros técnicos | O alto grau de aleta 0-16mm (ou diâmetro externo da aleta φ25-φ75); Passo das aletas 2,0-5,0 mm;Comprimento do tubo de aletas 0,5~ 14m. |
| Tubo de aletas de laminação de metal único | Alumínio puro 1060 ou liga de alumínio 6063,6061. Diâmetro externo deve ser inferior a 40mm |
| Tubo de aletas de rolamento de metal duplo | Proteção à base de tubo da camada externa de alumínio tubos, resistentes à corrosão, à base de tubos podem ser feitos de tubo de aço carbono, além de inoxidável tubo de aço e tubo de cobre também podem ser usados, bem como tubo de liga de titânio |
| Pacote | Os tubos aletados de alumínio são bem embalados em filme plástico na estrutura interna e de aço no exterior |
Especificações
1).Adicione a área de troca de calor e reduza o número de tubos, também aumente a área da seção de fluxo de fumos para reduzir a velocidade e abrasão dos fumos.
2).O tubo de aleta do tipo H pode ser feito para tubo de aleta do tipo H duplo, alta rigidez para caber na linha de tubos longos.
3).Economizador de aleta tipo H disposto em linha para tornar o espaço em muitas zonas pequenas, fluxo de ar médio para reduzir a abrasão.
4).Com canal reto para obter o melhor efeito de sopro de cinzas.
5).A estrutura compacta para reduzir o peso e reduzir o custo de fabricação.
| Material do tubo base | Aço inoxidável, aço carbono, liga de aço, liga de cobre, alumínio, SA179 | ||
| Material da aleta | Alumínio, liga de cobre, aço inoxidável, aço carbono | ||
| Padrão | ASME SA213/ASTM;ASME EA 106, ASME SA178, ASTM B1111 | ||
| Profundidade da aleta | 0,5-3 mm | ||
| OD do tubo de base | 12,7-18 mm | ||
| Aletas por polegada | 8-20Nos (como o pedido do cliente) | ||
| Requisito de teste | Teste de propriedade física, análise de composição química, teste não destrutivo, outra inspeção e teste conforme a exigência do cliente. | ||
| Inscrição | Refrigerador de ar, refrigerador de ar de carga, condensador, evaporador, refrigerador de fluido, refrigerador de gás, refrigerador de óleo, radiador, refrigeração, troca de calor de vapor para ar, super aquecedor etc. | ||
Certificação
Perfil da companhia
é uma empresa de alta tecnologia especializada na produção de todos os tipos de tubos e tubos de aço inoxidável, carbono e liga, placas de aço que são amplamente utilizadas no campo da caldeira e trocador de calor, energia, petroquímica, mineração , indústria alimentícia, papel, gás e fluidos.E passamos os atestados incluindo ASME, TUV, Grau A, ISO9001, EN12952, EN10216, SO3834.
A empresa é a subsidiária da Zhangjiagang Hua Dong Boiler Co., Ltd, que é a fabricante líder de caldeiras e peças de caldeiras na China, com uma história de 35 anos e faturamento anual de 110 milhões de dólares americanos.Nossos produtos foram exportados para mais de 30 países como Estados Unidos, Austrália, Vietnã, Paquistão, Albânia, Camboja, Índia, Indonésia, Coréia do Sul, Filipinas, Turquia, Arábia Saudita, Alemanha, Rússia, Chile, Síria, Tailândia, Bangladesh, França, Argélia, Mongólia e Cingapura, Cuba, Iraque, Itália, Espanha, Japão, Iugoslávia, Sri Lanka, República Checa, Quirguistão, Canadá, Malásia, Reino Unido e assim por diante.
Localização:
Nossa empresa localiza-se na cidade de Zhangjiagang, que é uma cidade portuária, e fica a apenas 120 km de Xangai, 60 km de Suzhou e 60 km de Wuxi.O trânsito é muito conveniente.
