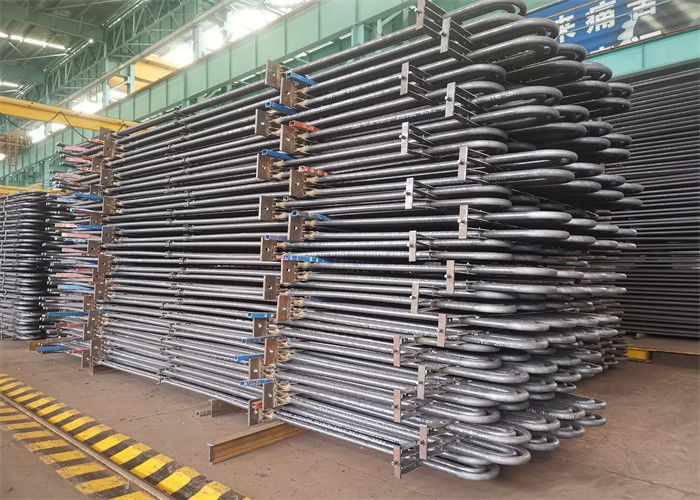

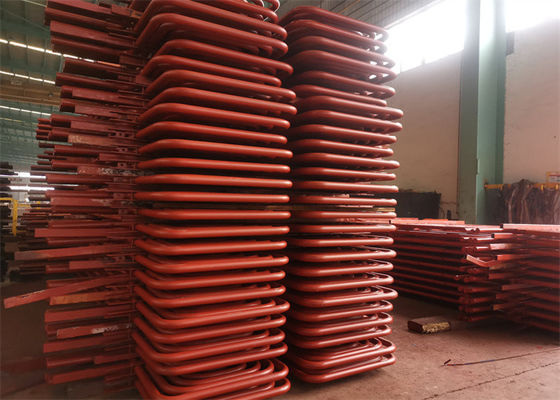

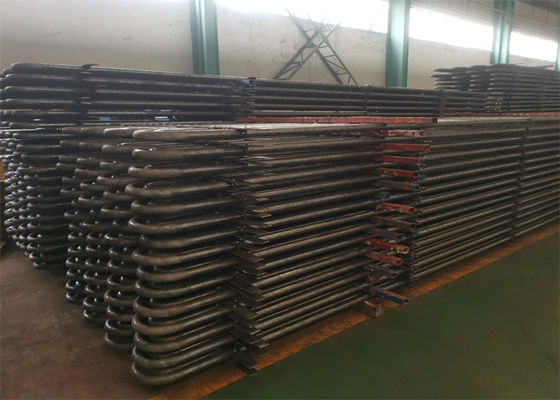

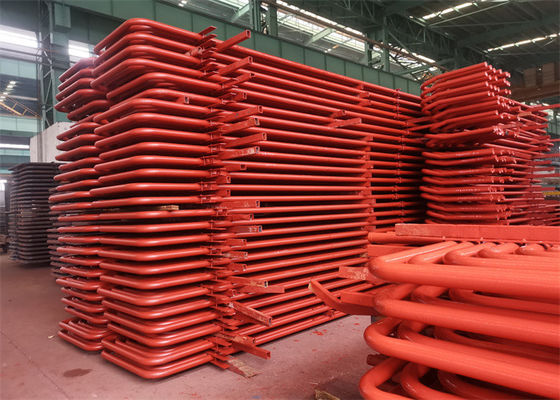

SA210 Tubo Serpentino Sem Costura Tubo Bobina Radiação Térmica

ASME SA210 Tubo Serpentino Sem Costura Superaquecedor Tubo Bobina

Introdução ao Tubo Serpentino

Requerimentos técnicos:

Especificação padrão de tubos retos para dobra:

ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269, etc.

Marcação:Antes de dobrar pela máquina de marcação em todo o comprimento do tubo (seção dobrada após o tratamento térmico sem marcação)

Nota: A marcação também é possível após a dobra nas partes retas do tubo de dobra em U.

Tubos em U:

-TEMA RCB 2.31 Padrão da Associação de Fabricantes de Trocadores Tubulares (9ª Edição).

- Especificação padrão ASTM A688/ASME SA688 para tubos soldados de aço resistente à corrosão austenítico projetado para caldeiras de água de alimentação.

-ASTM B163/ASME SA163 Requisitos técnicos padrão para tubos de níquel e liga de níquel para condensadores e trocadores de calor.

-Especificações do cliente.

Raio de curvatura: de 1,5 * OD (diâmetro externo) a 1500 mm

Ao solicitar tubos com raio menor ou igual a 1,5*OD, é necessário concordar com a precisão geométrica.

Comprimento máximo dos tubos retos: (antes da dobra): 35000 mm.

Comprimento da perna: Min 1 Metro, Max.16.500 mm (Para R Máx. = 1.500 mm)

Nota: Outros tamanhos estão disponíveis mediante acordo.

Tratamento térmico: alívio do estresse após a dobra em U (área de dobra mais 300 mm para cada perna).

Teste hidrostático após flexão em U: Pressão máxima de teste 600 Bar, imersão 10 seg.Com

Água Desmaterializada.Limpeza de ar comprimido após hidroteste.

Embalagem: Em caixas de madeira pré-fumigadas, dignas de transporte, de dimensões correspondentes para

cada tubo comprimento, raio, diâmetro, de acordo com os requisitos do pedido, bem como envolto em polietileno

filmes Com tampas plásticas macias em ambas as extremidades do tubo.

Superaquecedores e reaquecedores são peças importantes para as superfícies de aquecimento, utilizadas para aumentar a temperatura do vapor, visando melhorar a entalpia do vapor e aumentar ainda mais a eficiência da circulação térmica da usina.

Os superaquecedores trabalham para aquecer o vapor sobrenaturado em vapor superaquecido com uma certa temperatura.Quando as cargas da caldeira ou outras condições de trabalho mudam, é necessário certificar-se de que a temperatura do vapor superaquecido esteja normal e dentro da faixa permitida de variação de temperatura.

A partir da circulação térmica na usina, os parâmetros originais de pressão e temperatura são maiores, a eficiência térmica da circulação é melhor, ou a umidade do vapor da traseira da turbina a vapor é muito alta, influenciando sua segurança.Enquanto a temperatura do vapor superaquecedor é limitada por materiais metálicos, atualmente, devido à limitação de materiais metálicos, a temperatura superaquecida para a maioria das caldeiras da usina ainda está dentro da faixa de 540-555 dgrees, e para evitar a umidade do vapor da lâmina da turbina a vapor traseira muito grande, então o sistema de reaquecimento médio é aplicado.

oTubo SerpentinoCumpra os seguintes padrões:

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

Grau de aço:

Tubo de outras ligas e tipos de aço podem ser produzidos mediante acordo.

Alguns dos testes de qualidade realizados por nós incluem:

Testes Complementares:Além dos testes acima mencionados, também realizamos testes complementares nos produtos fabricados.Os testes realizados sob este incluem:

O tubo serpentino é amplamente utilizado em sistemas de trocador de calor.

Hua Dong Energy Technology começou a produzir tubo de serpentina desde 1985, até agora já fornece mais de 300.000 toneladas de tubo de serpentina de aço para mais de 30 países.

Hua Dong Energy Technology lida com aço inoxidável austenítico, aço de liga de níquel (Hastelloy, Monel, Inconel, Incoloy) tubos e tubos sem costura e soldados já há mais de 35 anos, todos os anos vendem mais de 50.000 toneladas de tubos e tubos de aço.Nosso cliente já cobre mais de 45 países, como Itália, Reino Unido, Alemanha, EUA, Canadá, Chile, Colômbia, Arábia Saudita, Rússia, Coréia, Cingapura, Áustria, Polônia, França, .... E nossa empresa e fábrica do ramo do grupo já foram aprovados por: ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001.
