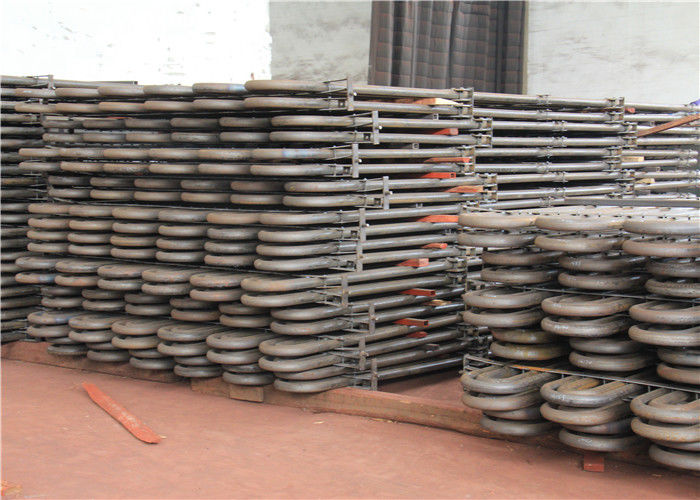

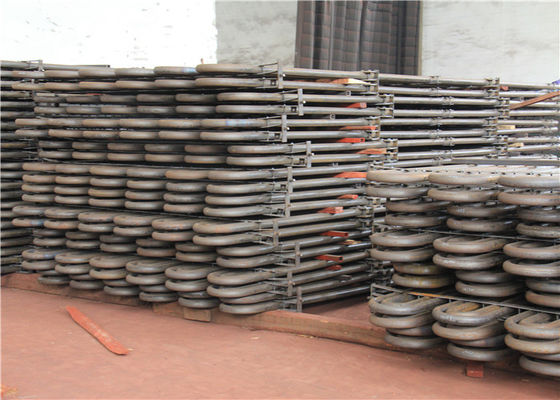

Superaquecedor Caldeira Peças Sobressalentes Tubo Serpentino 1,5 MM Carbono / Aço Inoxidável
Alguns dos testes de qualidade realizados por nós incluem:
| Teste de corrosão |
Realizado apenas quando especialmente solicitado pelo cliente |
| Análises químicas |
Teste feito de acordo com os padrões de qualidade exigidos |
| Ensaios Destrutivos / Mecânicos |
Tração |Dureza |Achatamento |Flare |Mesa |
| Reverse-bend e Re.testes planos |
Realizado em total conformidade com os padrões relevantes e as normas ASTM A-450 e A-530, o que garante expansão, soldagem e uso sem problemas no cliente final |
| Teste de corrente parasita |
Feito para detectar homogeneidades no subsolo usando o Sistema de Teste Digital Flaw-mark |
| Teste hidrostático |
Teste 100% hidrostático realizado de acordo com as normas ASTM-A 450 para verificação de vazamento de tubos, e a maior pressão que podemos suportar 20Mpa/7s. |
| Teste de ar sob pressão |
Para verificar qualquer evidência de vazamento de ar |
| Inspeção visual |
Após a passivação, cada comprimento de tubos e tubulações é submetido a uma inspeção visual completa por equipe treinada para detectar falhas de superfície e outras imperfeições |
Testes Complementares:Além dos testes acima mencionados, também realizamos testes complementares nos produtos fabricados.Os testes realizados sob este incluem:
|
·Teste de corrente parasita
·Teste de OP
·Teste de radiografia
|
·Teste de corrosão
·Microteste
·Teste de Macro
|
·Teste IGC
·Testes ultrassônicos
·Teste de penetração de líquido
|
Introdução do produto
|
Nome do Produto
|
Economizador para Caldeira
|
|
Tipo de estrutura
|
Bobina de tubo Bobina serpentina
|
|
Material do tubo
|
- Aço Carbono: 20#, 20G, A195, A-1
- Aço de liga baixa classe corten: aço corten, aço ND (09CrCuSb)
- Liga de aço: 15CrMoG, T11
|
|
Padrão
|
China GB, ASME
|
|
Grau do fabricante
|
China A Grade, Certificado ABS, Certificado TUV
|
|
Tipo de tubo
|
- Tubo Nu
- Tubo de aleta
|
|
Especificação do tubo
|
De acordo com os requisitos do cliente
|
|
Espessura do tubo
|
De acordo com os requisitos do cliente
|
|
Pressão no trabalho
|
1,6 MPa ~ 13,2 MPa
|
|
Temperatura de trabalho
|
depende do material
|
|
Soldagem
|
Soldagem de topo de tubo GTAW (TIG) automática
|
|
Soldagem END
|
RT automático 100%
|
O tubo U-Bend está em conformidade com os seguintes padrões:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Grau de aço:
| Ferrite |
Austenita |
Duplex |
Super Duplex |
Ni-ligas |
Titânio |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
Tubo de outras ligas e tipos de aço podem ser produzidos mediante acordo.
Requerimentos técnicos:
Especificação padrão de tubos retos para dobra:
ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269, etc.
Marcação:Antes de dobrar pela máquina de marcação em todo o comprimento do tubo (seção dobrada após o aquecimento
Tratamento Sem Marcação)
Observação:A marcação também é possível após a dobra nas partes retas do tubo de dobra em U.

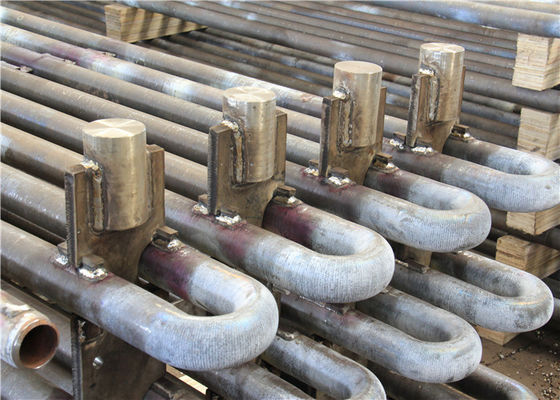

Tubos em U:
-TEMA RCB 2.31 Padrão da Associação de Fabricantes de Trocadores Tubulares (9ª Edição).
-ASTM A688/ASME SA688 Especificação Padrão Para Tubos Soldados De Resistentes à Corrosão Austenítica
Grau de aço projetado para caldeiras de água de alimentação.
-ASTM B163/ASME SA163 Requisitos técnicos padrão para tubos de níquel e liga de níquel para
Condensadores e trocadores de calor.
-Especificações do cliente.
Raio de curvatura:De 1,5 * OD (diâmetro externo) a 1500 mm
Ao solicitar tubos com raio menor ou igual a 1,5*OD, é necessário concordar com a precisão geométrica.
Comprimento máximo dos tubos retos:(Antes de dobrar): 35000 mm.
Comprimento da perna:Mínimo 1 Metro, Máx.16.500 mm (Para R Máx. = 1.500 mm)
Observação:Outros tamanhos estão disponíveis mediante acordo.
Tratamento térmico:Alívio do estresse após a dobra em U (área de dobra mais 300 mm para cada perna).
Teste hidrostático após flexão em U: Pressão máxima de teste 600 Bar, imersão 10 seg.Com
Água Desmaterializada.Limpeza de ar comprimido após hidroteste.
Embalagem: Em caixas de madeira pré-fumigadas, dignas de transporte, de dimensões correspondentes para
cada tubo comprimento, raio, diâmetro, de acordo com os requisitos do pedido, bem como envolto em polietileno
filmes Com tampas plásticas macias em ambas as extremidades do tubo.
