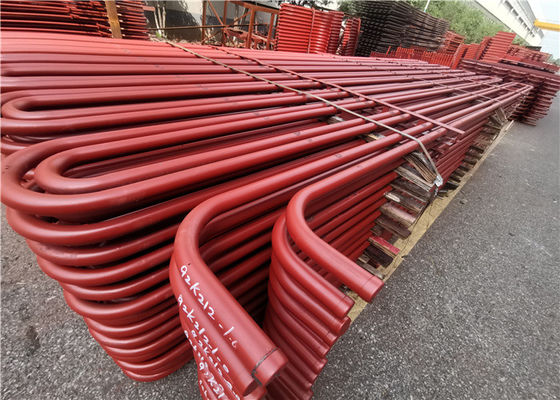

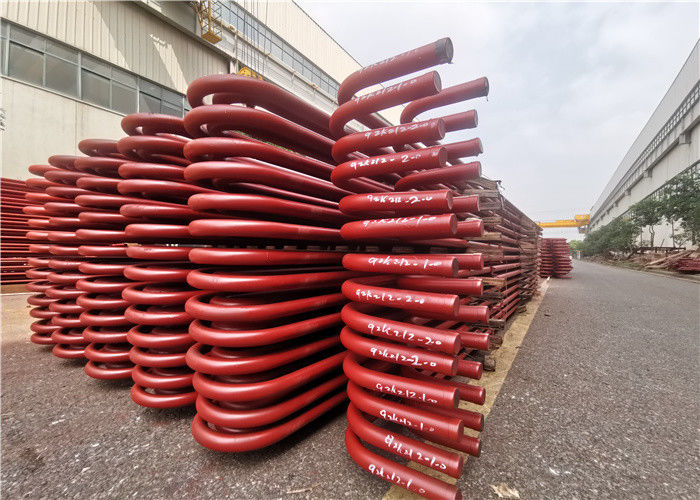

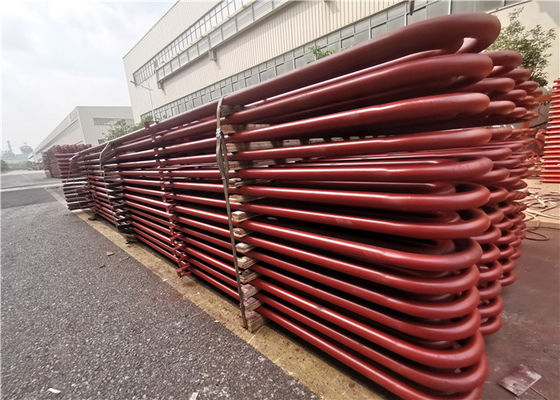

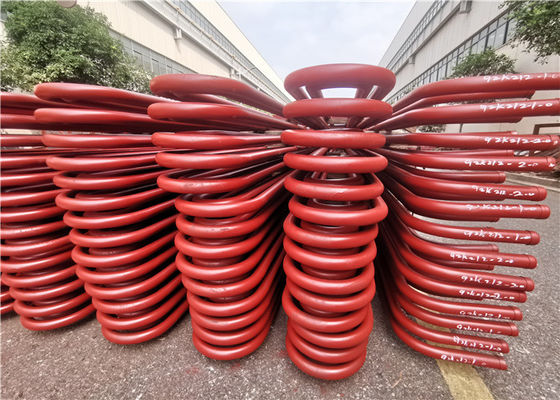

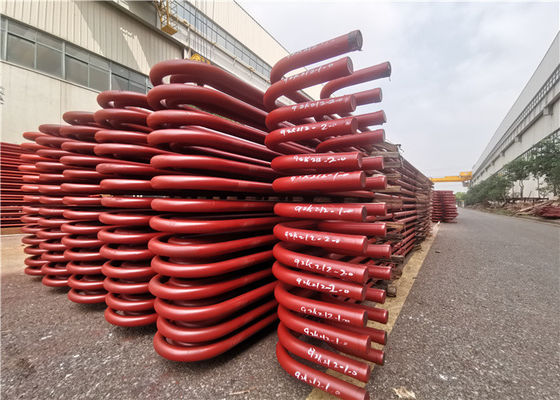

Bobina horizontal sem emenda do Superheater de ASME SA192 para o ponto morto do carbono

Bobina horizontal sem emenda do Superheater de ASME SA192 para o ponto morto do carbono

Introdução de Serpentine Tube

Os Superheaters e os reheaters são partes importantes para as superfícies de aquecimento, usadas para aumentar a temperatura do vapor, apontando melhorar a entalpia do vapor e promovê-la para aumentar a eficiência térmica da circulação para a central elétrica.

Os Superheaters funcionam para aquecer o vapor surnatured a vapor superheated com um determinado tempetature. Quando as cargas da caldeira ou outras condições de trabalho mudam, é necessário certificar-se da temperatura do vapor superheated ser normal, e dentro da escala permissível da variação da temperatura.

Da circulação térmica na central elétrica, os parâmetros originais da pressão e a temperatura são mais altos, a eficiência térmica da circulação é melhor, ou a umidade do vapor da parte traseira da turbina de vapor é demasiado alta, influenciando sua segurança. Quando a temperatura do vapor do superheaer for limitada pelos materiais do metal, presentemente, devido à limitação de materiais do metal, a temperatura superheated para a maioria de caldeiras da central elétrica está ainda dentro da escala de 540-555 dgrees, e para evitar a umidade do vapor da lâmina da parte traseira da turbina de vapor demasiado grande, o sistema de reaquecimento médio é aplicado assim.

Serpentine Tube é amplamente utilizada em sistemas do permutador de calor. O equipamento do permutador de calor com base nos U-tubos inoxidáveis sem emenda e no tubo inoxidável soldado da curvatura de U é essencial em campos estrategicamente importantes e críticos---Construção da caldeira, do permutador de calor, a nuclear e a petroquímica da máquina.

Hua Dong Energy Technology Started para produzir Serpentine Tube Since 1985, para fornecer até agora já mais de 300.000 toneladas de Serpentine Tube de aço a mais de 30 países.

Os negócios de Hua Dong Energy Technology com a tubulação austenítica do aço de aço inoxidável, do níquel de liga (Hastelloy, Monel, Inconel, Incoloy) e o tubo sem emenda e soldados já mais de 35 anos, cada ano vendem mais de 50000 toneladas da tubulação de aço e do tubo. Nosso cliente já para cobrir mais de 45 países, como Itália, Reino Unido, Gernmany, EUA, Canadá, o Chile, Colômbia, Arábia Saudita, Rússia, Coreia, Singapura, Austrial, Polônia, França,….E nossas empresa e fábrica do ramo do grupo foram aprovadas já perto: ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004.

Exigências técnicas:

Especificação padrão dos tubos retos para dobrar-se:

ASME SA 213; SB 163 DE ASME; ASME A789, ASME SA268, ASME SA269, etc.

Marcação: Antes de dobrar marcando a máquina por todo o lado no comprimento do tubo (tratamento de Bent Section After Heat sem marcação)

Nota: A marcação é igualmente possível após a dobra nas peças retas do tubo dedobra.

Tubos da U-curvatura:

- Padrão de TEMA RCB 2,31 da associação tubular dos fabricantes do cambista (9a edição).

- Especificação padrão de ASTM A688/ASME SA688 para os tubos soldados da categoria de aço resistente à corrosão austenítica projetada para caldeiras de água da alimentação.

- Exigências padrão de ASTM B163/ASME SA163 Techinical para os tubos do níquel e da liga de níquel para condensadores e permutadores de calor.

- Especificações do cliente.

Raio de curvatura: De 1.5*OD (diâmetro externo) a 1500mm

Ao pedir os tubos com raio menos ou igual a 1.5*OD, é necessário concordar a precisão de Geometrics.

Comprimento máximo dos tubos retos: (Antes de dobrar): 35000 milímetros.

Comprimento de pé: Minuto 1 medidor, máximo 16500 milímetros (para R=1500mm máximo)

Nota: O outro tamanho está disponível em cima do acordo.

Tratamento térmico: Esforço aliviado após a U-dobra (área de dobra mais 300MM para cada pé).

Teste hidrostática após a dobra de U: Barra máxima da pressão de teste 600, segundo 10 embebendo. Com

Água Dematerialized. Purificação do ar comprimida após o Hidro-teste.

Empacotamento: Em umas caixas de madeira Pre-fumigadas Transporte-dignas fortes de dimensões correspondentes para

cada comprimento do tubo, raio, diâmetro, de acordo com exigências do PO assim como envolvido no polietileno

filmes com os tampões plásticos macios em ambos extremidade do tubo.

Serpentine Tube cumpre com os seguintes padrões:

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

Categoria de aço:

O tubo de outras ligas e categorias de aço pode ser produzido em cima do acordo.

Alguns dos testes da qualidade realizados por nós incluem:

Testes suplementares: Independentemente dos testes acima mencionados, nós igualmente realizamo-nos nos testes suplementares dos produtos manufaturados. Os testes conduziram sob este incluem:
