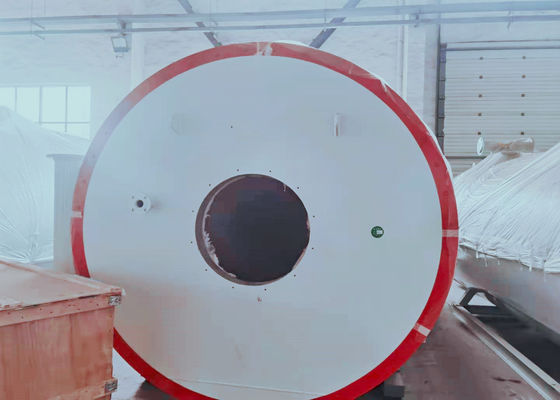

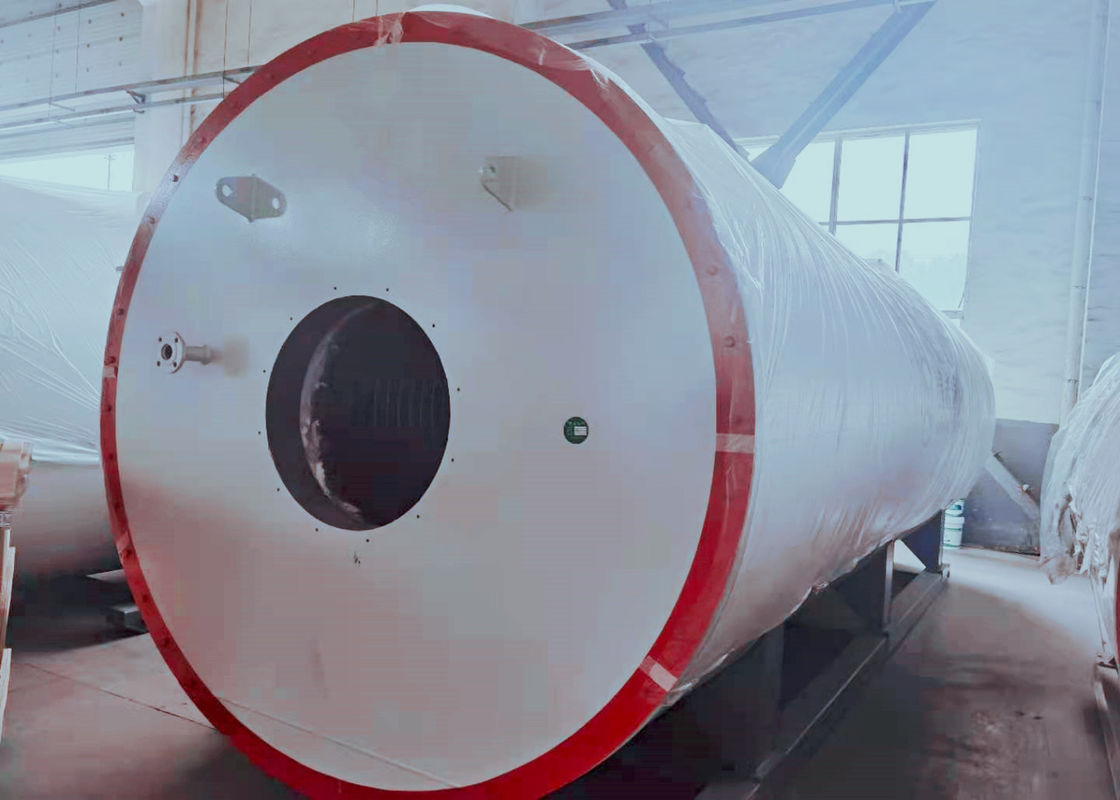

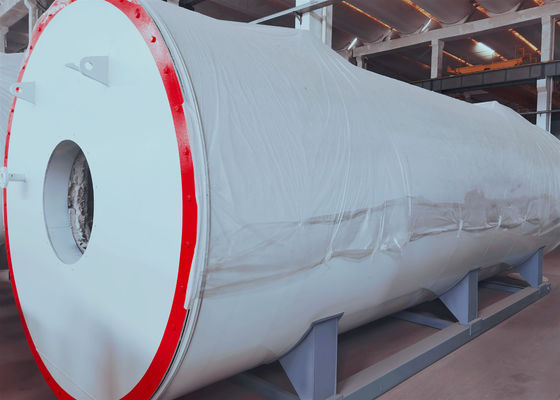

Caldeira orgânica do portador de calor do GB 350kW para a indústria química
Product Details
| Nome do produto: | Caldeira orgânica do portador de calor do gás/óleo | Material dos tubos para dentro: | 20 GB3087 |
|---|---|---|---|
| Aplicação: | Petroquímica, químico, impressão, alimento | Palavras-chaves: | Caldeira do óleo da transferência térmica |
| Poder avaliado: | 350KW | Pressão do projeto: | 1,1 Mpa |
| Destacar |
Caldeira orgânica do portador de calor do GB,caldeira orgânica do portador de calor 350kW,caldeira de vapor do portador 350kW |
||
Product Description
YYW-350Y/Q Gás-ateou fogo/caldeira orgânico Óleo-ateado fogo do portador de calor no padrão de ASME/GB
Introdução de produto:
A estrutura caracteriza desta série de produtos:
- A superfície da caldeira adota o apertar-tubo-arranjo com estrutura espiral. A chaminé adota o arranjo da três-passagem.
- Um preheater de ar ou um transformador da água/vapor é arranjado atrás da caldeira, reduzindo a temperatura, melhorando a eficiência térmica da caldeira.
- A porta de abertura rápida ou a porta de observação são equipadas para a conveniência de verificar a inspeção e a manutenção internas.
Diagrama de sistema térmico da caldeira do óleo/gás
Escala de Prodcut:
Poder térmico avaliado: 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
Pressão do projeto: 0.6MPa - 1.6MPa
Os parâmetros específicos são mostrados na tabela abaixo.
Especificação de alguns modelos:
| Modelo | YYL (W) - 350Y, Q | YYL (W) - 600Y, Q | YYL (W) - 700Y, Q | YYL (W) - 900Y, Q | YYL (W) - 1200Y, Q | YYL (W) - 1500Y, Q | YYL (W) - 1800Y, Q | |
| Poder da taxa (quilowatts) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| Aquecimento capacityx10000 (kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| Abasteça a eficiência térmica | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| Intoxique a eficiência térmica | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| Pressão do projeto (Mpa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| Temperatura do funcionamento do máximo (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| Circulação média (m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| Capacidade média em uma fornalha (m3) | 0,24 | 0,7 | 0,7 | 0,7 | 0,8 | 0,95 | 2,1 | |
| Diâmetro do supervisor (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| Capacidade instalada (quilowatts) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| Combustível aplicável | óleo, gás | |||||||
| Consumo de combustível Kg/hl (óleo claro) /Nm3/h (gás natural) | 32.6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| Elevação larga longa do tamanho x x (m) | Caldeira vertical | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| Caldeira horizontal | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
| Modelo | YYL (W) - 2300Y, Q | YYL (W) - 2900Y, Q | YYL (W) - 3500Y, Q | YYL (W) - 4100Y, Q | YYL (W) - 4700Y, Q | YYL (W) - 5900Y, Q | |
| Poder avaliado (quilowatts) | 2300 | 2900 | 3500 | 4100 | 4700 | 5900 | |
| Aquecimento capacityx104 (kCal/h) | 200 | 250 | 300 | 350 | 400 | 500 | |
| Abasteça a eficiência térmica | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | |
| Intoxique a eficiência térmica | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | |
| Pressão do projeto (Mpa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| Temperarure do funcionamento do máximo (°C) | 320 | 320 | 320 | 320 | 320 | 320 | |
| Circulação média (m3/h) | 160 | 200 | 200 | 200 | 260 | 300 | |
| Capacidade média na fornalha (m3) | 2,4 | 2,9 | 3,2 | 4,1 | 5,6 | 8,8 | |
| Diâmetro do supervisor (DN) | 150 | 200 | 200 | 200 | 200 | 250 | |
| Capacidade instalada (quilowatts) | 60 | 74 | 78 | 78 | 101 | 124 | |
| Combustível aplicável | Óleo, gás | ||||||
| Kg/h do consumo de combustível (óleo claro) /Nm3/h (gás natural) | 214.5/253 | 270.4/319 | 326/385 | 382/451 | 438/517 | 550/649 | |
| Elevação larga longa do tamanho X X (m) | Caldeira vertical | 2.9X3.1X6.4 | 6x3.1x2.98 | 5.86X3.44X3.08 | 3.15X347X615 | 6.49X3.44X3.08 | 7.45x3.65x3.45 |
| Caldeira de Harizontal | 5.5X2.8X2.9 | 6.5X2.88X2.65 | 6.8X3X3.15 | 7.2X3.31X3.25 | 7X3.5X3.25 | 8.2X4X3.46 | |
