O óleo 75kCal/H horizontal padrão de ASME - ateou fogo à caldeira de vapor
Product Details
| Nome do produto: | Caldeira orgânica do portador de calor do gás/óleo | Material dos tubos para dentro: | 20 GB3087 |
|---|---|---|---|
| Aplicação: | Petroquímica, químico, impressão, alimento | Palavras-chaves: | Caldeira do óleo da transferência térmica |
| Porto de carga: | Shanghai | Poder térmico avaliado: | 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr) |
| Destacar |
o óleo 900kw - ateou fogo à caldeira de vapor,75kCal/h óleo - caldeiras de aquecimento ateadas fogo,Caldeira posta do óleo padrão de ASME |
||
Product Description

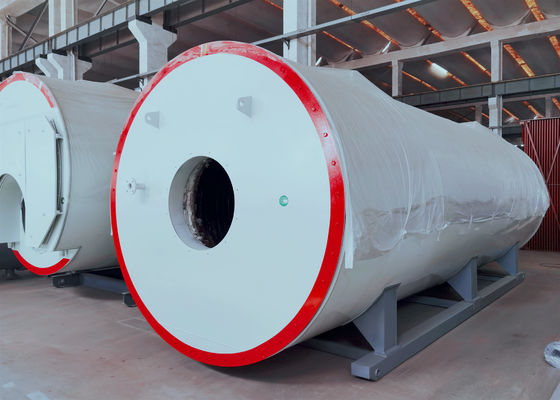

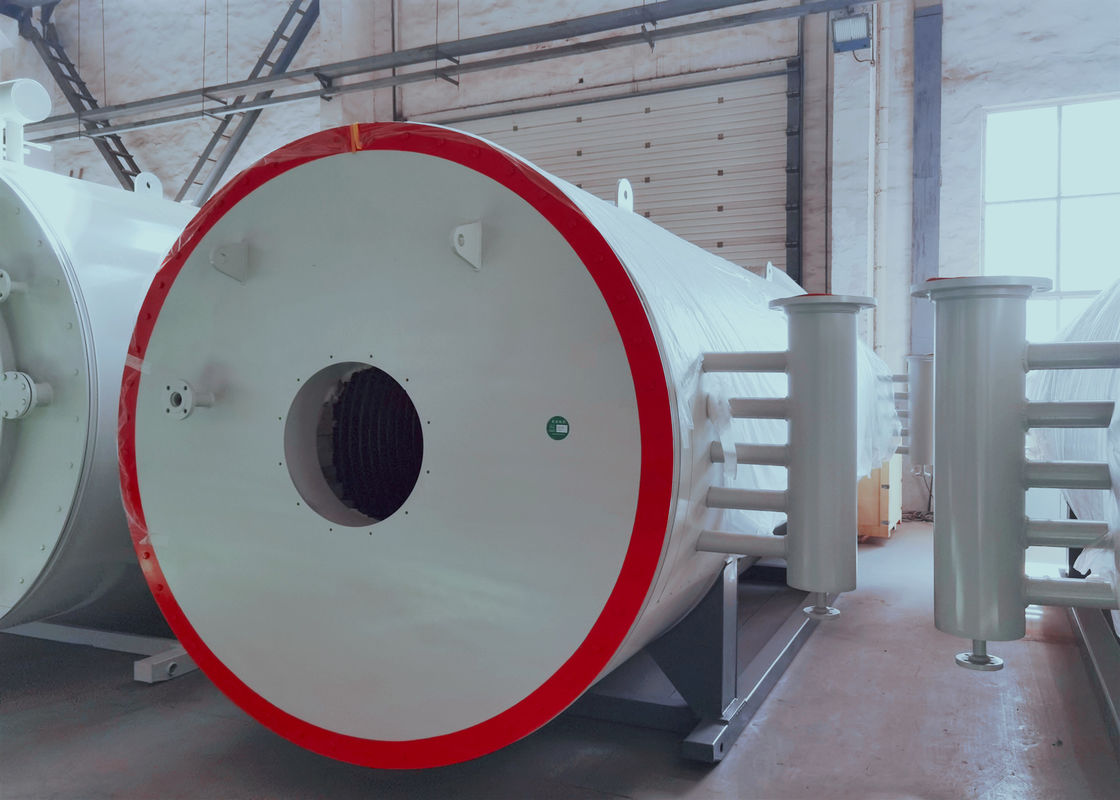

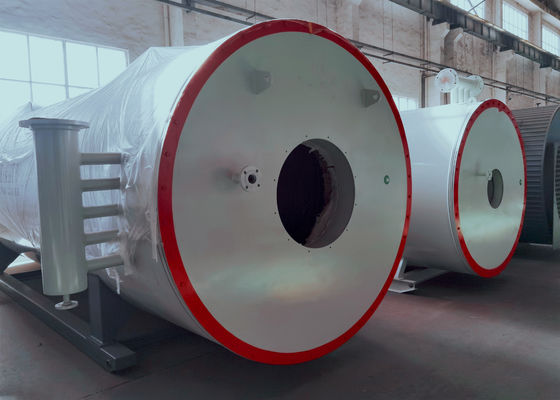

Caldeira orgânica horizontal padrão do portador de calor do óleo/gás de ASME/GB
Introdução de produto:
A caldeira orgânica do portador de calor do óleo (gás) é montado forçado - caldeira vertical do óleo da circulação (gás). A superfície de aquecimento desta série de caldeiras tem uma estrutura compacta. A superfície de aquecimento é composta de discos proximamente arranjados internos e exteriores. O tubo interno da bobina é uma superfície do aquecimento brilhante, e a superfície exterior do tubo exterior da bobina e do tubo interno da bobina forma uma superfície de aquecimento convective. A caldeira é composta da parte superior do corpo e de uma mais baixa câmara de combustão, que seja combinada no local. Depois que a combustão está queimada inteiramente na câmara de combustão e a maioria do calor está absorvido pela superfície do aquecimento brilhante, o gás de conduto de alta temperatura incorpora a superfície do aquecimento convective para a inversão térmica. Após ter deixado a caldeira, o ar exigido para a combustão da caldeira é aquecido no preheater de ar, e então o gás de conduto é enviado à chaminé pelo fã de esboço induzido através do coletor de poeira e descarregado na atmosfera.
A estrutura caracteriza desta série de produtos:
- A superfície da caldeira adota o apertar-tubo-arranjo com estrutura espiral. A chaminé adota o arranjo da três-passagem.
- Um preheater de ar ou um transformador da água/vapor é arranjado atrás da caldeira, reduzindo a temperatura, melhorando a eficiência térmica da caldeira.
- A porta de abertura rápida ou a porta de observação são equipadas para a conveniência de verificar a inspeção e a manutenção internas.
Diagrama de sistema térmico da caldeira do óleo/gás
Escala de Prodcut:
Poder térmico avaliado: 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
Pressão do projeto: 0.6MPa - 1.6MPa
Os parâmetros específicos são mostrados na tabela abaixo.
Especificação de alguns modelos:
| Modelo | YYL (W) - 350Y, Q | YYL (W) - 600Y, Q | YYL (W) - 700Y, Q | YYL (W) - 900Y, Q | YYL (W) - 1200Y, Q | YYL (W) - 1500Y, Q | YYL (W) - 1800Y, Q | |
| Poder da taxa (quilowatts) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| Aquecimento capacityx10000 (kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| Abasteça a eficiência térmica | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| Intoxique a eficiência térmica | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| Pressão do projeto (Mpa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| Temperatura do funcionamento do máximo (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| Circulação média (m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| Capacidade média em uma fornalha (m3) | 0,24 | 0,7 | 0,7 | 0,7 | 0,8 | 0,95 | 2,1 | |
| Diâmetro do supervisor (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| Capacidade instalada (quilowatts) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| Combustível aplicável | óleo, gás | |||||||
| Consumo de combustível Kg/hl (óleo claro) /Nm3/h (gás natural) | 32.6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| Elevação larga longa do tamanho x x (m) | Caldeira vertical | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| Caldeira horizontal | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
