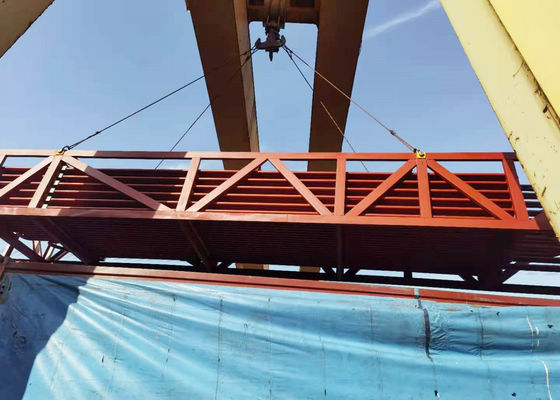

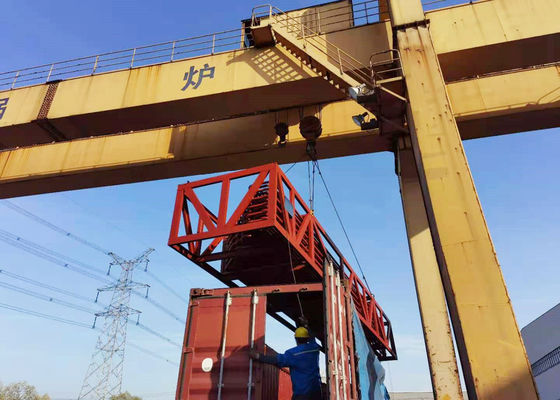

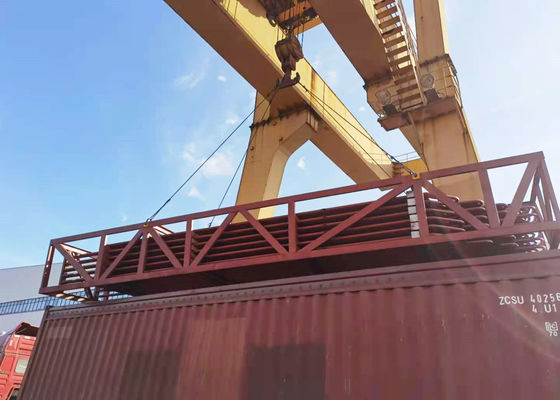

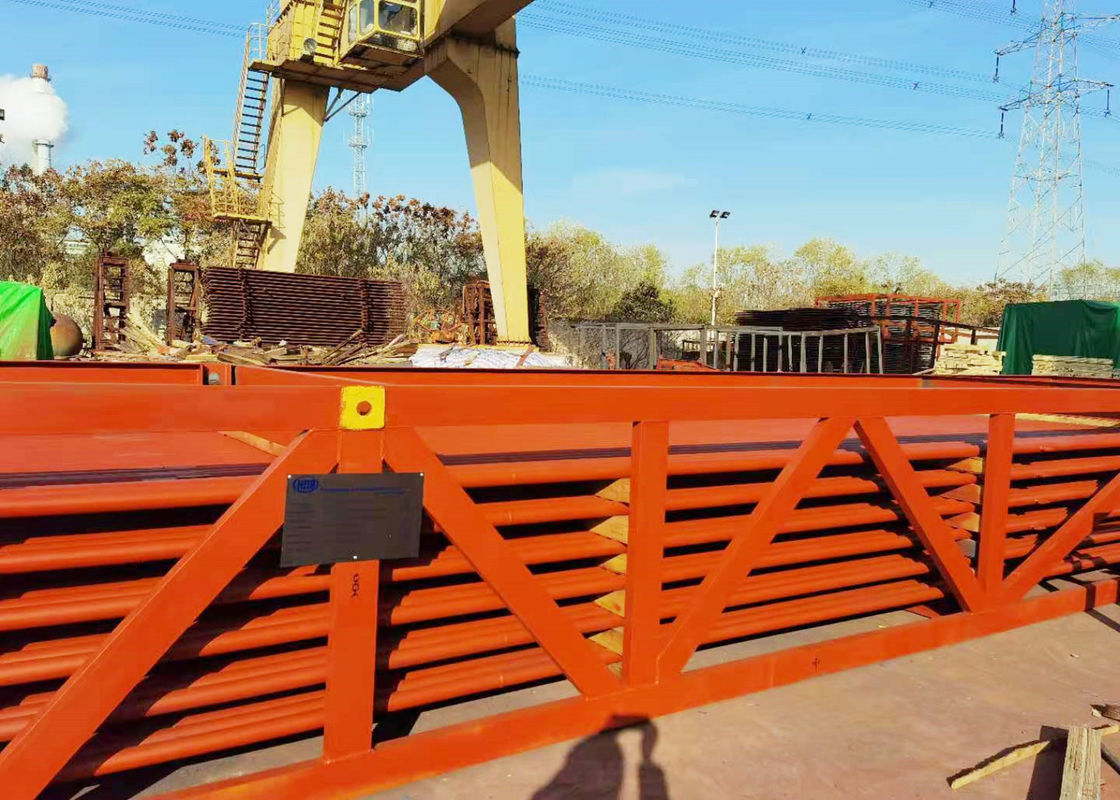

TUV que pinta caldeiras de Serpentine Tube For Pulverized Coal

Para a caldeira do central elétrica, é uma maneira crutial de aumentar a economia térmica da central térmica melhorando o parâmetro de vapor superheated. O aumento de parâmetros do vapor superheated é limitado por materiais do metal. O projeto dos superheaters deve certificar-se de que a temperatura da parede exterior das tubulações de aquecimento da superfície é mais baixa do que a temperatura permissível da resistência de oxidação do aço, e entrementes certificar-se de sua força mecânica. com o desenvolvimento do metal o material usou-se nas caldeiras, caldeiras da central elétrica em nosso país já geralmente para aplicar os graus de alta pressão, de alta temperatura (9.8MPa, 540 graus) e superhigh dos parâmetros da pressão 555 (MPa 13,7, 540 e), e desenvolveu graus subcritical dos parâmetros da pressão 555 (16.7MPa, 540 e). Agora os lotes das caldeiras aplicam os parâmetros supercríticos da pressão (24.5MPa, 540-570 graus), e mesmo muito poucas unidades aplicam os parâmetros de alta pressão e da temperatura.

Com o aumento da pressão do vapor, a fim reduzir a umidade do vapor da cauda da turbina de vapor assim como melhorar mais a economia térmica da central elétrica, o sistema de reaquecimento médio é amplamente utilizado na central elétrica alta dos parâmetros, por exemplo enviando a exaustão do cilindro de alta pressão na turbina de vapor outra vez de volta a para ser reaquecido na caldeira à alta temperatura, e então enviando novamente os de volta à meio-pressão e o cilindro de baixa pressão da turbina de vapor, expandindo e trabalhando. O elemento para reaquecer é chamado reheater.

Em caldeiras modernas, o consumo da absorção do calor dos superheaters e os reheaters estão sobre a metade da absorção do calor total para o líquido de trabalho, assim as superfícies de aquecimento dos superheaters e dos reheaters esclarecem uma grande proporção em superfícies do aquecimento total das caldeiras, e devem ser colocadas nas áreas onde a temperatura do fumo é mais alta, as condições de trabalho são as mais más entre todas as superfícies de aquecimento. A temperatura da parede do tubo das superfícies de aquecimento é próxima à temperatura permissível máxima do aço, assim que o arranjo razoável um projeto do dnd dos superheaters e reheaters importar tanto para a economia e a confiança à caldeira do quando. Quando se trata de seu projeto, com base na segurança da segurança e na confiança do superheater e do reheater, é muito necessário salvar o consumo do metal no melhor, para salvar especialmente o uso do aço de liga.

Funções e características dos superheaters e dos reheaters

funções dos superheaters e dos reheaters:

Os Superheaters e os reheaters são partes importantes para as superfícies de aquecimento, usadas para aumentar a temperatura do vapor, apontando melhorar a entalpia do vapor e promovê-la para aumentar a eficiência térmica da circulação para a central elétrica.

Os Superheaters funcionam para aquecer o vapor surnatured a vapor superheated com um determinado tempetature. Quando as cargas da caldeira ou outras condições de trabalho mudam, é necessário certificar-se da temperatura do vapor superheated ser normal, e dentro da escala permissível da variação da temperatura.

Da circulação térmica na central elétrica, os parâmetros originais da pressão e a temperatura são mais altos, a eficiência térmica da circulação é melhor, ou a umidade do vapor da parte traseira da turbina de vapor é demasiado alta, influenciando sua segurança. Quando a temperatura do vapor do superheaer for limitada pelos materiais do metal, presentemente, devido à limitação de materiais do metal, a temperatura superheated para a maioria de caldeiras da central elétrica está ainda dentro da escala de 540-555 dgrees, e para evitar a umidade do vapor da lâmina da parte traseira da turbina de vapor demasiado grande, o sistema de reaquecimento médio é aplicado assim.

As funções dos reheaters são aquecer a exaustão do cilindro de alta pressão da turbina de vapor à temperatura reaquecida que é próxima ou igual a temperatura superheated, e enviá-los então ao cilindro médio da pressão e à baixa pressão expandir e trabalhar para aumentar a seca do blace da parte traseira da turbina de vapor. Geralmente, a pressão do vapor reaquecido é um quinto daquela de vapor superheated. A aplicação de reaquecer o sistema pode aumentar a eficiência térmica para centrais elétricas por 4-5%.
