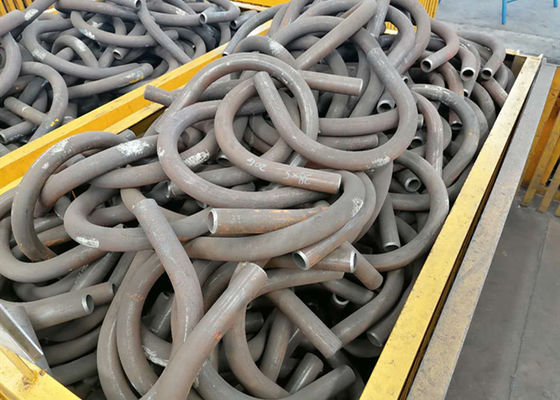

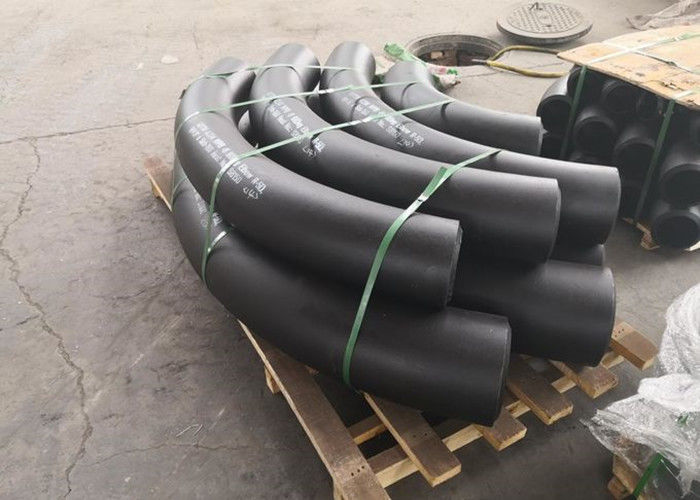

Superfície de aço inoxidável ASTM A234 ASTM A420 do óleo do preto da prova da oxidação do cotovelo de 45 graus
Product Details
| Material: | WP B, WP11, WP22, WP5, WP9, WP91, WP6 | Aplicação: | caldeira, energia, petroquímico, mineração, alimento, papel, gás e indústria fluida |
|---|---|---|---|
| Tamanho: | DN8 A DN 100 | padrão: | ASTM A234. ASTM A420 |
| Destacar |
cotovelo de aço frente e verso,cotovelo da solda de extremidade |
||
Product Description
Tubo de aço inoxidável de superfície ASTM A234 ASTM A420 do cotovelo do óleo preto da prova da oxidação
ANSI B 16,9 DE CAPS DE EXTREMIDADE DA TUBULAÇÃO
A tubulação tampa o ato como o dispositivo protetor e é projetada proteger fins de tubulação de várias formas. A finalidade principal de usar tampões da tubulação é as às conexões impermeáveis. São usados igualmente para fechar as extremidades das tubulações e dos tubos hidráulicos ou pneumáticos. São usados no instrumento sondando de linhas de abastecimento da água, da maquinaria e do equipamento de processamento domésticos, comerciais e industriais etc. São cabidos igualmente em linhas de bomba da água com o único propósito de remover os blocos do ar. Os tampões da tubulação são exigidos altamente como uma categoria importante de encaixes de tubulação.
|
|
O aço & as ligas prosaicos fabricam uma vasta gama de tampões (pipefitting) feitos dos materiais - metais exóticos, níquel, cupro-níquel, etc. de aço inoxidável, de várias categorias. O aço & as ligas prosaicos fabricam & fornecem o tampão de alta qualidade (encaixe de tubulação) que pode ser usado para várias aplicações. Nossos tampões (pipefittings) são testados e verificados para a durabilidade, a precisão e a precisão.
O aço & as ligas prosaicos fabricam os tampões forjados & sem emenda (pipefitting) dos tipos que incluem o tampão da solda do soquete, tampão rosqueado a ANSI B 16,5 das classes 2000 9000 e programam-nos de 10 a 160.
O aço & as ligas prosaicos fabricam o socketweld forjado & os tampões rosqueados, acordo sem emenda do tampão com o padrão das BS das classes 2000 a 9000 libras, programam 10 a 160.
O aço prosaico & liga igualmente tampões do projeto & da fabricação (encaixes de tubulação) dos tipos especiais feitos de acordo com o desenho a pedido.
Material: A234-WPB A234-WP12 A234-WP11 A234-WP5 A403-WP304 A403-WP304L A403-WP316. A403-WP316L A420-WPL6,316L, 304L, 321, 321H.
Ligas especiais: níquel do tanoeiro, Ni-baseado, Cu-baseado, Co-baseado, Fe-baseado
Tamanho: 1/2” - 24"
Padrão de fabricação: ASME/ANSI B16.9, JIS, RUÍDO, EN, API 5L, etc.
Tratamento de superfície: Tiro soprado, óleo preto da oxidação-prova
| POLEGADAS | MÉTRICA | ||||||||
| N.B. | O.D. no chanfro | E | Limite W.T. For Length E | E1 | N.B. | O.D. At Bevel | E | Limite W.T. For Length E | E1 |
| 1 - 2 |
0,84 | 1 | 0,15 | 1 | 15 | 21,34 | 25,4 | 3,73 | 25,4 |
| 3 - 4 |
1,05 | 1 | 0,15 | 1 | 20 | 26,67 | 25,4 | 3,91 | 25,4 |
| 1 | 1,32 | 1 1/2 | 0,18 | 1 1/2 | 25 | 33,4 | 38,1 | 4,55 | 38,1 |
| 1 1/4 | 1,66 | 1 1/2 | 0,19 | 1 1/2 | 32 | 42,16 | 38,1 | 4,85 | 38,1 |
| 1 1/2 | 1,9 | 1 1/2 | 0,2 | 1 1/2 | 40 | 48,26 | 38,1 | 5,08 | 38,1 |
| 2 | 2,38 | 1 1/2 | 0,22 | 1 3/4 | 50 | 60,33 | 38,1 | 5,54 | 44,45 |
| 2 1/2 | 2,88 | 1 1/2 | 0,28 | 2 | 65 | 73,03 | 38,1 | 7,01 | 50,8 |
| 3 | 3,5 | 2 | 0,3 | 2 1/2 | 80 | 88,9 | 50,8 | 7,62 | 63,5 |
| 3 1/2 | 4 | 2 1/2 | 0,32 | 3 | 90 | 101,6 | 63,5 | 8,08 | 76,2 |
| 4 | 4,5 | 2 1/2 | 0,34 | 3 | 100 | 114,3 | 63,5 | 8,56 | 76,2 |
| 5 | 5,56 | 3 | 0,38 | 3 1/2 | 125 | 141,3 | 76,2 | 9,53 | 88,9 |
| 6 | 6,63 | 3 1/2 | 0,43 | 4 | 150 | 168,28 | 88,9 | 10,97 | 101,6 |
| 8 | 8,63 | 4 | 0,5 | 5 | 200 | 219,08 | 101,6 | 12,7 | 127 |
| 10 | 10,75 | 5 | 0,5 | 6 | 250 | 273,05 | 127 | 12,7 | 152,4 |
| 12 | 12,75 | 6 | 0,5 | 7 | 300 | 323,85 | 152,4 | 12,7 | 177,8 |
| 14 | 14 | 6 1/2 | 0,5 | 7 1/2 | 350 | 355,6 | 165,1 | 12,7 | 190,5 |
| 16 | 16 | 7 | 0,5 | 8 | 400 | 406,4 | 177,8 | 12,7 | 203,2 |
| 18 | 18 | 8 | 0,5 | 9 | 450 | 457,2 | 203,2 | 12,7 | 228,6 |
| 20 | 20 | 9 | 0,5 | 10 | 500 | 508 | 228,6 | 12,7 | 254 |
| 22 | 22 | 10 | 0,5 | 10 | 550 | 558,8 | 254 | 12,7 | 254 |
| 24 | 24 | 10 1/2 | 0,5 | 12 | 600 | 609,6 | 266,7 | 12,7 | 304,8 |
| 26 | 26 | 10 1/2 | - | - | 650 | 660,4 | 266,7 | - | - |
| 28 | 28 | 10 1/2 | - | - | 700 | 711,2 | 266,7 | - | - |
| 30 | 30 | 10 1/2 | - | - | 750 | 762 | 266,7 | - | - |
| 32 | 32 | 10 1/2 | - | - | 800 | 812,8 | 266,7 | - | - |
| 34 | 34 | 10 1/2 | - | - | 850 | 863,6 | 266,7 | - | - |
| 36 | 36 | 10 1/2 | - | - | 900 | 914,4 | 266,7 | - | - |
| 38 | 38 | 12 | - | - | 950 | 965,2 | 304,8 | - | - |
| 40 | 40 | 12 | - | - | 1000 | 1016 | 304,8 | - | - |
| 42 | 42 | 12 | - | - | 1050 | 1066,8 | 304,8 | - | - |
| 44 | 44 | 13 1/2 | - | - | 1100 | 1117,6 | 342,9 | - | - |
| 46 | 46 | 13 1/2 | - | - | 1150 | 1168,4 | 342,9 | - | - |
| 48 | 48 | 13 1/2 | - | - | 1200 | 1219,2 | 342,9 | - | |
Certificação
