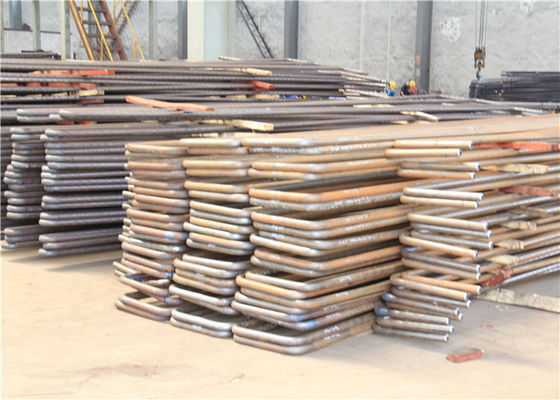

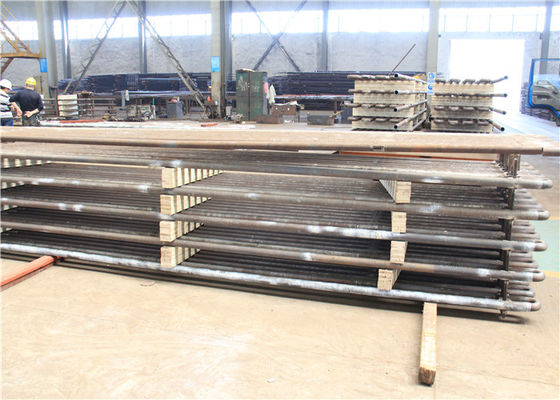

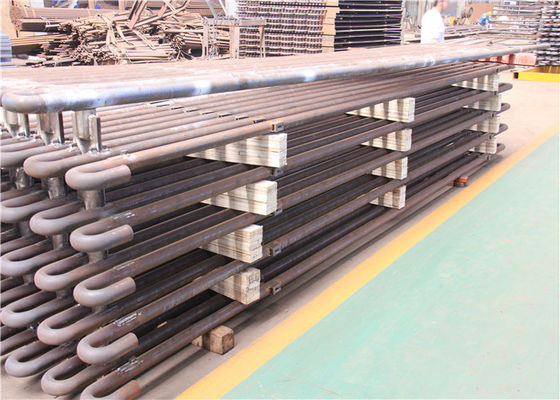

Tubo serpentino de aço inoxidável do carbono/bobina de evaporador da serpentina categoria de Asme
Product Details
| Material: | De aço inoxidável, aço carbono, aço de liga | Certificado: | ASME, TUV, GV, CE, CLASSIFICAM A, ISO9001 |
|---|---|---|---|
| Cor: | Personalizado | forma: | Curvatura de U, reta, bobina, tubo da serpente |
| Aplicação: | cambista do boiler&heat, energia, petroquímico, nuclear | OD: | 1,5 a 1500mm |
| Destacar |
bobina de evaporador serpentina,tubo finned expulso |
||
Product Description
Carbono da categoria de Asme/tubo serpentino de aço inoxidável para a aplicação de aquecimento
Introdução de produto
Muitas vezes em um plano em uma superfície do aquecimento da convecção da caldeira do tubo do carrossel, tal como o superheater do zhidao de carvão da província e o reheater, etc., passband adotam a estrutura da bobina, projetada dois tipos do arranjo com a bobina vertical horizontal e vertical na tubulação da fornalha após a água facilmente, mas fácil a carregar o passo longitudinal da bobina e do raio de curvatura R, R não é geralmente menos de 1,5 vezes do diâmetro total, assegurar a qualidade da dobra de tubulação
A tecnologia energética do dong de Hua trata a tubulação austenítica do aço de aço inoxidável, do níquel de liga (Hastelloy, Monel, Inconel, Incoloy) e o tubo sem emenda e soldados já mais de 35 anos, a cada venda do ano mais de 50000 toneladas da tubulação de aço e o tubo. Nossa do cliente tampa já mais de 45 países, como Itália, Reino Unido, Gernmany, EUA, Canadá, o Chile, Colômbia, Arábia Saudita, Rússia, Coreia, Singapura, Austrial, Polônia, França,….E nossas empresa e fábrica do ramo do grupo foram aprovadas já perto: ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004.
O tubo da U-curvatura é amplamente utilizado em sistemas do permutador de calor. Equipamento do permutador de calor com base em
Os U-tubos inoxidáveis sem emenda e o tubo inoxidável soldado da curvatura de U são essenciais em campos estrategicamente importantes e críticos---Construção da caldeira, do permutador de calor, a nuclear e a petroquímica da máquina.
A tecnologia energética do dong de Hua começou produzir o tubo serpentino desde 1985, até agora já fornece mais do que
300.000 toneladas de tubo serpentino de aço sobre a 30 países.
O tubo da U-curvatura cumpre com os seguintes padrões:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Categoria de aço:
| Ferrite | Austenita | Duplex | Duplex super | Ni-ligas | Titânio |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
O tubo de outras ligas e categorias do aço pode ser produzido em cima do acordo.
Exigências técnicas:
Especificação padrão dos tubos retos para dobrar-se:
ASME SA 213; SB 163 DE ASME; ASME A789, ASME SA268, ASME SA269, etc.
Marcação: Antes de dobrar marcando a máquina por todo o lado no comprimento do tubo (seção curvada após o calor
Tratamento sem marcar)
Nota: A marcação é igualmente possível após a dobra nas peças retas do tubo dedobra.

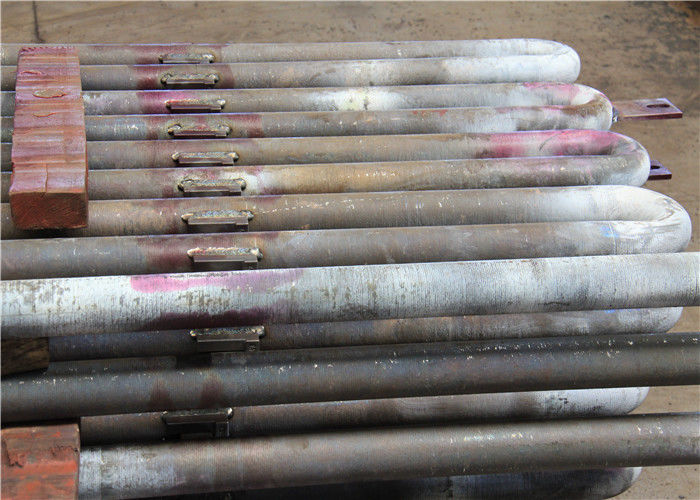

Tubos da U-curvatura:
- Padrão de TEMA RCB 2,31 da associação tubular dos fabricantes do cambista (9a edição).
- Especificação padrão de ASTM A688/ASME SA688 para os tubos soldados de resistente à corrosão austenítico
Categoria de aço projetada para caldeiras de água da alimentação.
- Exigências padrão de ASTM B163/ASME SA163 Techinical para os tubos do níquel e da liga de níquel para
Condensadores e permutadores de calor.
- Especificações do cliente.
Raio de curvatura: De 1.5*OD (diâmetro externo) a 1500mm
Ao pedir os tubos com raio menos ou igual a 1.5*OD, é necessário concordar a precisão de Geometrics.
Comprimento máximo dos tubos retos: (Antes de dobrar): 35000 milímetros.
Comprimento de pé: Minuto 1 medidor, máximo 16500 milímetros (para R=1500mm máximo)
Nota: O outro tamanho está disponível em cima do acordo.
Tratamento térmico: Esforço aliviado após a U-dobra (área de dobra mais 300MM para cada pé).
Teste hidrostática após a dobra de U: Barra máxima da pressão de teste 600, segundo 10 embebendo. Com
Água Dematerialized. Purificação do ar comprimida após o Hidro-teste.
Empacotamento: Em umas caixas de madeira Pre-fumigadas Transporte-dignas fortes de dimensões correspondentes para
cada comprimento do tubo, raio, diâmetro, de acordo com exigências do PO assim como envolvido no polietileno
filmes com os tampões plásticos macios em ambos extremidade do tubo.
Alguns dos testes da qualidade realizados por nós incluem:
| Teste de corrosão | Conduzido somente quando pedido especialmente pelo cliente |
| Análise química | Teste feito conforme padrões de qualidade exigidos |
| Testes destrutivos/mecânicos | Elástico | Dureza | Aplainar | Alargamento | Flange |
| Reverso-curvatura e re. testes lisos | Realizado em total conformidade com padrões relevantes & normas A-450 e A-530 de ASTM, que asseguram a expansão sem problemas, a soldadura & o uso em clientes termina |
| Testes da corrente de redemoinho | Feito para detectar homogeneidades na subsuperfície usando o sistema de testes de Digitas Falha-Mark |
| Testes hidrostáticas | 100% testes hidrostáticas realizaram-se de acordo com normas de ASTM-A 450 para verificar o escapamento do tubo, e a pressão que a mais grande nós podemos apoiar 20Mpa/7s. |
| Ar sob o teste de pressão | Para verificar alguma evidência do escapamento de ar |
| Inspeção visual | Após o passivation, cada único comprimento dos tubos & as tubulações são sujeitados à inspeção visual completa pelo pessoal treinado para detectar as falhas de superfície & as outras imperfeições |
Testes suplementares: Independentemente dos testes acima mencionados, nós igualmente realizamo-nos nos testes suplementares dos produtos manufaturados. Os testes conduzidos sob este incluem:
|
· Testes da corrente de redemoinho · Testes de O.P · Testes da radiografia |
· Testes de corrosão · Micro testes · Testes macro |
· Testes do IGC · Testes ultrassônicos · O líquido penetra testes |
