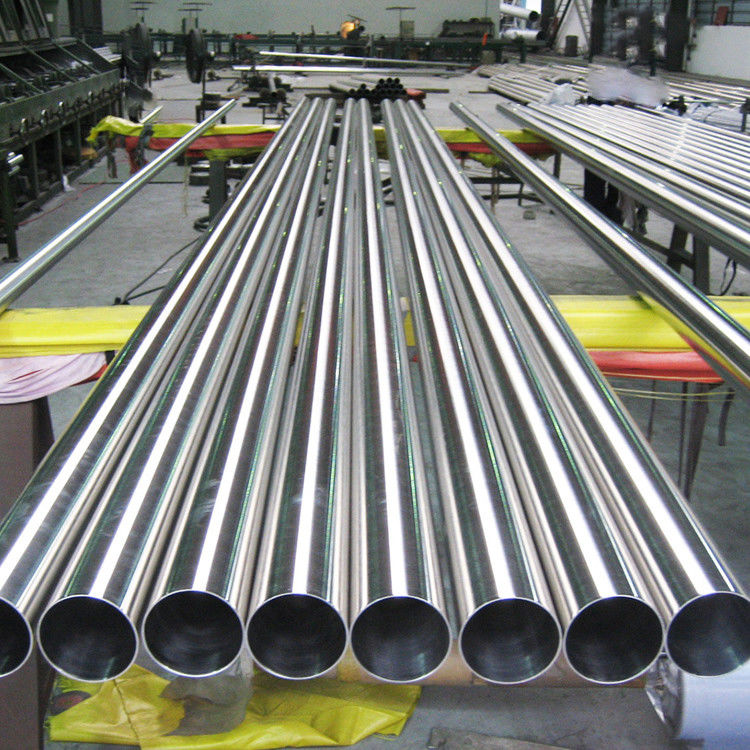

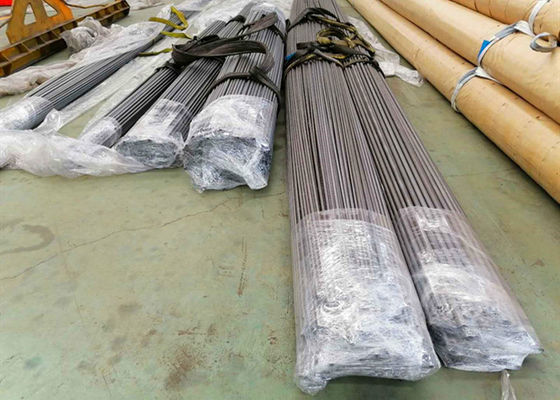

tubulações soldadas de aço inoxidável ASME SA249 TP304 TP304L TP316L de 11*0.5MM
A tecnologia energética do dong de Hua tem mais de 35 anos de experiência para o tubo refrigerando do tubo do permutador de calor/tubo de caldeira,
ASTM A 249/SA 249
Especificação padrão para a caldeira do aço austenítico, o Superheater, o permutador de calor, e os tubos soldados do condensador
1,1 esta especificação cobre os tubos soldados nominal-parede-espessura feitos dos aços austeníticos alistados na tabela 1, com as várias categorias pretendidas para uso como a caldeira, o superheater, o permutador de calor, ou os tubos do condensador.
1,2 as categorias TP304H, TP309H, TP309HCb, TP310H, TO310HCb, TP316H, TP321H, TP347H, e TP348H são alterações das categorias TP304, TP309S, TP309Cb, TP310S, TP310Cb, TP316, TP321, TP347, e TP348, e são pretendidas para o serviço de alta temperatura como para superheaters e reheaters.
1,3 os tamanhos e as espessuras da tubulação fornecidos geralmente a esta especificação são 1/8 dentro. [3,2 milímetros] no diâmetro interno a 5 dentro. [127 milímetros] no diâmetro externo e o 0,015 ao 0,320 dentro. [0,4 a 8,1 milímetros], inclusivo, na espessura de parede. A tubulação que tem outras dimensões pode ser fornecida, fornecido tais tubos cumpre com todas exigências restantes desta especificação.
1,4 as exigências da propriedade mecânica não se aplicam à tubulação menor de 1/8 dentro. [3,2 milímetros] no diâmetro interno ou em 0,015 dentro. [0,4 milímetros] na espessura.
1,5 as exigências suplementares opcionais são fornecidas e, quando uma ou vária destes é desejada, cada um será indicado assim na ordem.
1,6 os valores indicados em unidades da polegada-libra ou em unidades do SI devem ser considerada separadamente como o padrão. (A combinação de A de valores dos dois sistemas pode conduzir ao nonconformance com a especificação.) As unidades da polegada-libra aplicar-se-ão a menos que a designação de “M” desta especificação for especificada na ordem.
Composição quimica:
| Elementos |
304L (WT %) |
316L (WT %) |
| |
| (c) carbono, máximo |
0,035 |
0,035 |
| Manganês (manganês), máximo |
2,00 |
2,00 |
| (P) fósforo, máximo |
0,040 |
0,040 |
| (s) enxofre, máximo |
0,030 |
0,030 |
| Silicone (do si), máximo |
0,75 |
0,75 |
| Níquel (Ni) |
8.0 - 13,0 |
10.0 - 15,0 |
| Cromo (do Cr) |
18.0 - 20,0 |
16.0 - 18,0 |
| Molibdênio (Mo) |
N/A |
2.0 - 3,0 |
| Ferro (Fe) |
Bal. |
Bal. |
| Cobre (do Cu) |
N/A |
N/A |
| (N) nitrogênio |
N/A |
N/A |
Tolerences dimensional
todas as dimensões nas polegadas (milímetro)
| Tamanho OD |
Parede nominal |
Diâmetro externo |
Comprimento |
Parede |
| |
| 1/2” (12,7) |
0,065" (1,65)/0,049" (1,25) |
+/--0.005 (0,13) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 3/4" (19,1) |
0,065" (1,65)/0,049" (1,25) |
+/--0.005 (0,13) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 1" (25,4) |
0,065" (1,65)/0,049" (1,25) |
+/--0.005 (0,13) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 1-1/2” (38,1) |
0,065" (1,65)/0,049" (1,25) |
+/--0.008” (0,20) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 2" (50,8) |
0,065" (1,65)/0,049" (1,25) |
+/--0.008” (0,20) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 2-1/2” (63,5) |
0,065" (1,65) |
+/--0.010” (0,25) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 3" (76,2) |
0,065" (1,65) |
+/--0.010” (0,25) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 4" (101,6) |
0,083" (2,11) |
+/--0.015” (0,38) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 6" (152,4) |
0,083" (2,11) |
+/--0.030” (0,76) |
+1" (25,4) - 0 |
+/--10,0% |
| 6" (152,4) |
0,109" (2,77) |
+/--0.030” (0,76) |
+1" (25,4) - 0 |
+/--10,0% |
| 8" (203,2) |
0,109" (2,77) |
+0,061" (1,55) /-0,031" (0,79) |
+1" (25,4) - 0 |
+/--10,0%
|
